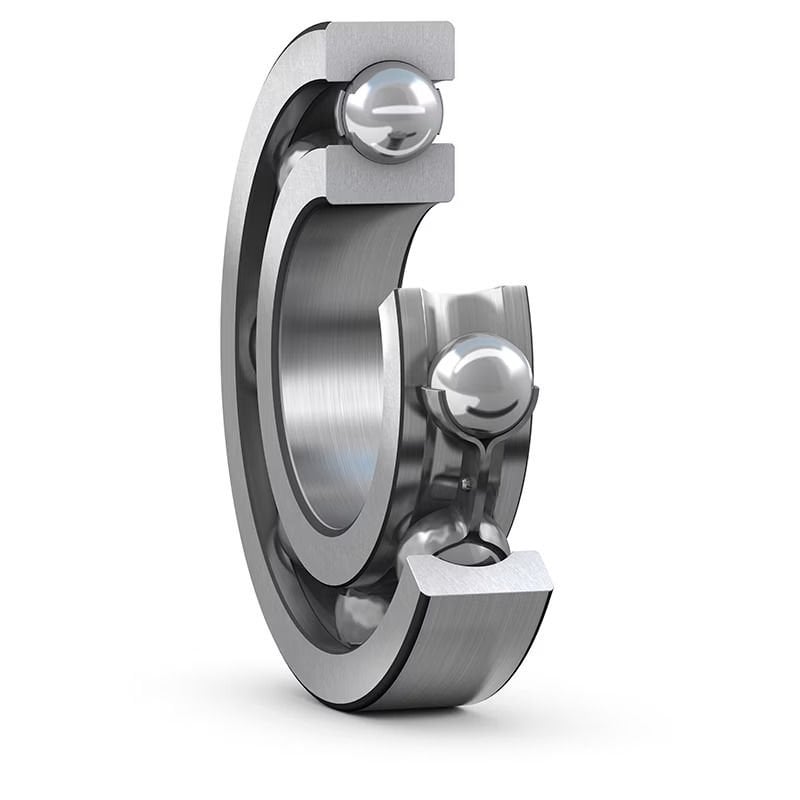

16003 FAG 17x35x8 Rulman
16003
Sabit bilyalı rulman
- Basit, çok yönlü ve sağlam tasarım
- Düşük sürtünme
- Yüksek hız kapasitesi
- Her iki yönde radyal ve eksenel yükleri barındırır
- Az bakım gerektirir
Boyutlar
| Delik çapı | 17 mm |
| Dış çap | 35 mm |
| Genişlik | 8 mm |
Performans
| Temel dinamik yük oranı | 6.37 kN |
| Temel statik yük oranı | 3.25 kN |
| Referans hız | 45 000 r/min |
| Sınırlama hızı | 28 000 r/min |
Özellikler
| Doldurma yuvaları | Şu olmadan |
| Sıra sayısı | 1 |
| Tespit özelliği, rulman dış bileziği | Yok |
| Delik tipi | Silindirik |
| Kafes | Metal levha |
| Eşleştirilmiş düzenleme | Hayır |
| Radyal iç boşluk | CN |
| Malzeme, rulman | Rulman çeliği |
| Kaplama | Şu olmadan |
| Sızdırmazlık | Şu olmadan |
| Yağlama maddesi | Yok |
| Yeniden yağlama özelliği | Şu olmadan |
Boyutlar
| d |
17 mm |
Delik çapı |
|---|---|---|
| D |
35 mm |
Dış çap |
| B |
8 mm |
Genişlik |
| d1 |
≈23 mm |
Omuz çapı |
| D2 |
≈31.2 mm |
Girinti çapı |
| r1,2 |
min.0.3 mm |
Yiv ölçüsü |
Dayanak ölçüleri
| da |
min.19 mm |
Mil dayanağının çapı |
|---|---|---|
| Da |
max.33 mm |
Yatak dayanağının çapı |
| ra |
max.0.3 mm |
Milin veya yatak köşesinin yarıçapı |
Hesaplama verileri
| Temel dinamik yük oranı | C |
6.37 kN |
|---|---|---|
| Temel statik yük oranı | C0 |
3.25 kN |
| Yorulma yük sınırı | Pu |
0.137 kN |
| Referans hız |
45 000 r/min |
|
| Sınırlama hızı |
28 000 r/min |
|
| Minimum yük faktörü | kr |
0.02 |
| Hesaplama faktörü | f0 |
14 |
Kütle
| Rulman kütlesi |
0.031 kg |
Tolerans sınıfı
| Ölçüsel toleranslar |
P6 |
| Radyal kaçıklık |
P5 |
