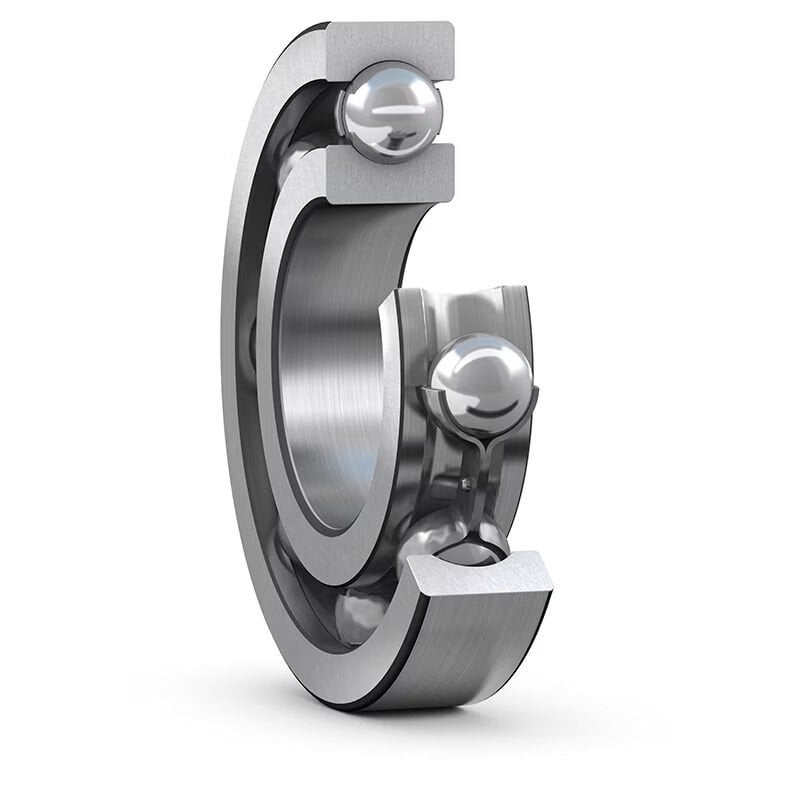

16020 FAG 100x150x16 Rulman
16020
Sabit bilyalı rulman
- Basit, çok yönlü ve sağlam tasarım
- Düşük sürtünme
- Yüksek hız kapasitesi
- Her iki yönde radyal ve eksenel yükleri barındırır
- Az bakım gerektirir
Boyutlar
| Delik çapı | 100 mm |
| Dış çap | 150 mm |
| Genişlik | 16 mm |
Performans
| Temel dinamik yük oranı | 46.2 kN |
| Temel statik yük oranı | 44 kN |
| Referans hız | 9 500 r/min |
| Sınırlama hızı | 5 600 r/min |
| SKF performans sınıfı | SKF Explorer |
Özellikler
| Doldurma yuvaları | Şu olmadan |
| Sıra sayısı | 1 |
| Tespit özelliği, rulman dış bileziği | Yok |
| Delik tipi | Silindirik |
| Kafes | Metal levha |
| Eşleştirilmiş düzenleme | Hayır |
| Radyal iç boşluk | CN |
| Tolerans sınıfı | Normal |
| Malzeme, rulman | Rulman çeliği |
| Kaplama | Şu olmadan |
| Sızdırmazlık | Şu olmadan |
| Yağlama maddesi | Yok |
| Yeniden yağlama özelliği | Şu olmadan |
Boyutlar
| d |
100 mm |
Delik çapı |
|---|---|---|
| D |
150 mm |
Dış çap |
| B |
16 mm |
Genişlik |
| d1 |
≈116 mm |
Omuz çapı |
| D1 |
≈134 mm |
Omuz çapı |
| r1,2 |
min.1 mm |
Yiv ölçüsü |
Dayanak ölçüleri
| da |
min.105 mm |
Mil dayanağının çapı |
|---|---|---|
| Da |
max.145 mm |
Yatak dayanağının çapı |
| ra |
max.1 mm |
Milin veya yatak köşesinin yarıçapı |
Hesaplama verileri
| Temel dinamik yük oranı | C |
46.2 kN |
|---|---|---|
| Temel statik yük oranı | C0 |
44 kN |
| Yorulma yük sınırı | Pu |
1.73 kN |
| Referans hız |
9 500 r/min |
|
| Sınırlama hızı |
5 600 r/min |
|
| Minimum yük faktörü | kr |
0.02 |
| Hesaplama faktörü | f0 |
16.5 |
Kütle
| Rulman kütlesi |
0.94 kg |
Tolerans sınıfı
| Ölçüsel toleranslar |
P6 |
| Radyal kaçıklık |
Normal |
