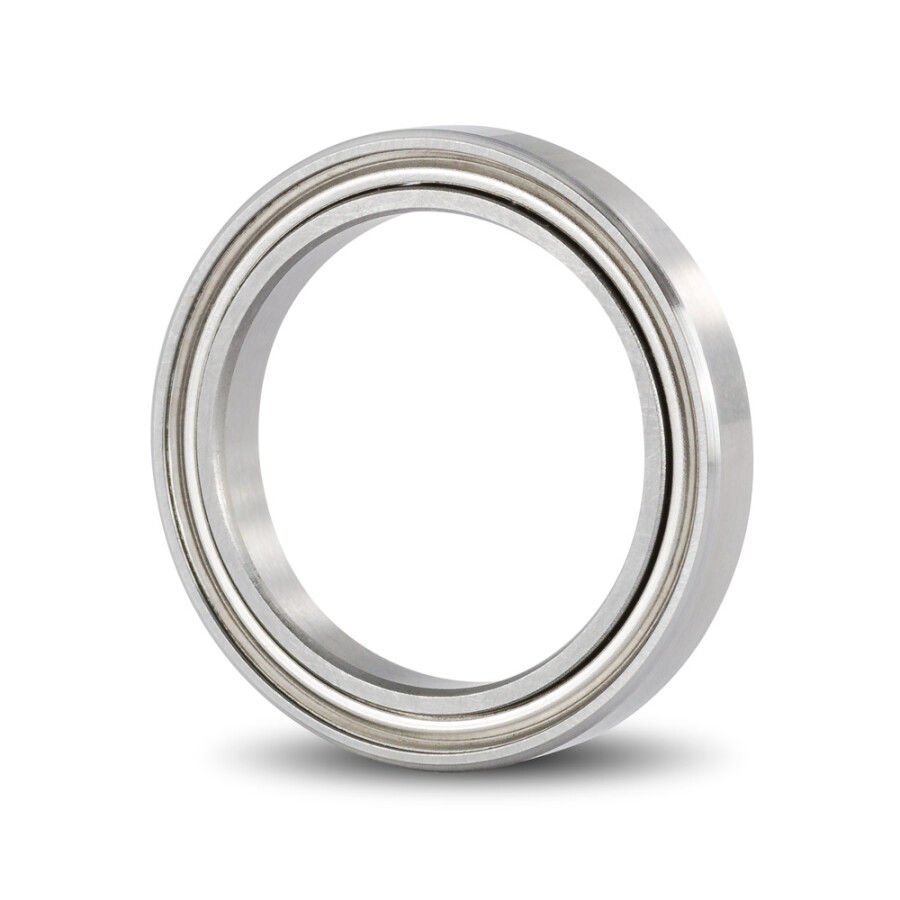

6838 ZZ KWC 190x240x24 Rulman
61838
Sabit bilyalı rulman
- Basit, çok yönlü ve sağlam tasarım
- Düşük sürtünme
- Yüksek hız kapasitesi
- Her iki yönde radyal ve eksenel yükleri barındırır
- Az bakım gerektirir
Boyutlar
| Delik çapı | 190 mm |
| Dış çap | 240 mm |
| Genişlik | 24 mm |
Performans
| Temel dinamik yük oranı | 76.1 kN |
| Temel statik yük oranı | 98 kN |
| Referans hız | 5 300 r/min |
| Sınırlama hızı | 3 200 r/min |
Özellikler
| Doldurma yuvaları | Şu olmadan |
| Sıra sayısı | 1 |
| Tespit özelliği, rulman dış bileziği | Yok |
| Delik tipi | Silindirik |
| Kafes | Metal levha |
| Eşleştirilmiş düzenleme | Hayır |
| Radyal iç boşluk | CN |
| Malzeme, rulman | Rulman çeliği |
| Kaplama | Şu olmadan |
| Sızdırmazlık | Şu olmadan |
| Yağlama maddesi | Yok |
| Yeniden yağlama özelliği | Şu olmadan |
Boyutlar
| d |
190 mm |
Delik çapı |
|---|---|---|
| D |
240 mm |
Dış çap |
| B |
24 mm |
Genişlik |
| d1 |
≈206 mm |
Omuz çapı |
| D1 |
≈224 mm |
Omuz çapı |
| r1,2 |
min.1.5 mm |
Yiv ölçüsü |
Dayanak ölçüleri
| da |
min.197 mm |
Mil dayanağının çapı |
|---|---|---|
| Da |
max.233 mm |
Yatak dayanağının çapı |
| ra |
max.1.5 mm |
Milin veya yatak köşesinin yarıçapı |
Hesaplama verileri
| Temel dinamik yük oranı | C |
76.1 kN |
|---|---|---|
| Temel statik yük oranı | C0 |
98 kN |
| Yorulma yük sınırı | Pu |
2.8 kN |
| Referans hız |
5 300 r/min |
|
| Sınırlama hızı |
3 200 r/min |
|
| Minimum yük faktörü | kr |
0.015 |
| Hesaplama faktörü | f0 |
17.1 |
Kütle
| Rulman kütlesi |
2.24 kg |
Tolerans sınıfı
| Ölçüsel toleranslar |
Normal |
| Radyal kaçıklık |
Normal |
6838 ZZ KWC 190x240x24 Rulman
6838 ZZ KWC 190x240x24 Rulman
6838 ZZ KWC 190x240x24 Rulman
6838 ZZ KWC 190x240x24 Rulman
