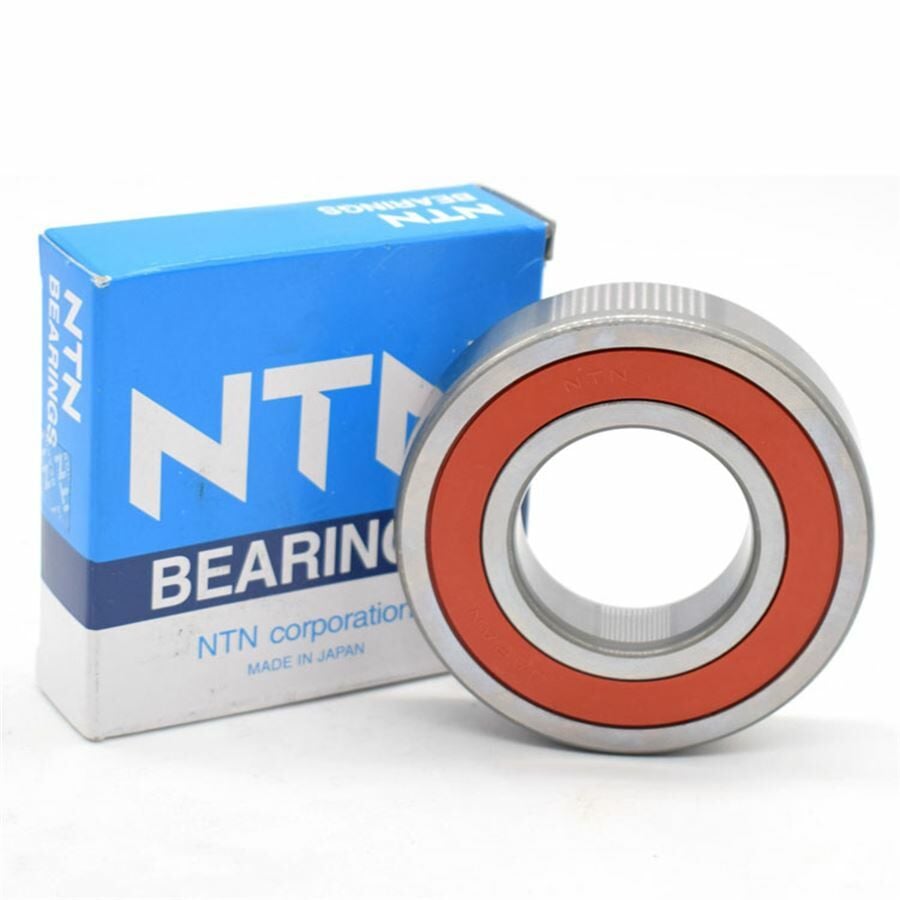

6802 2RS NTN 15x24x5 RULMAN
61802-2RS1

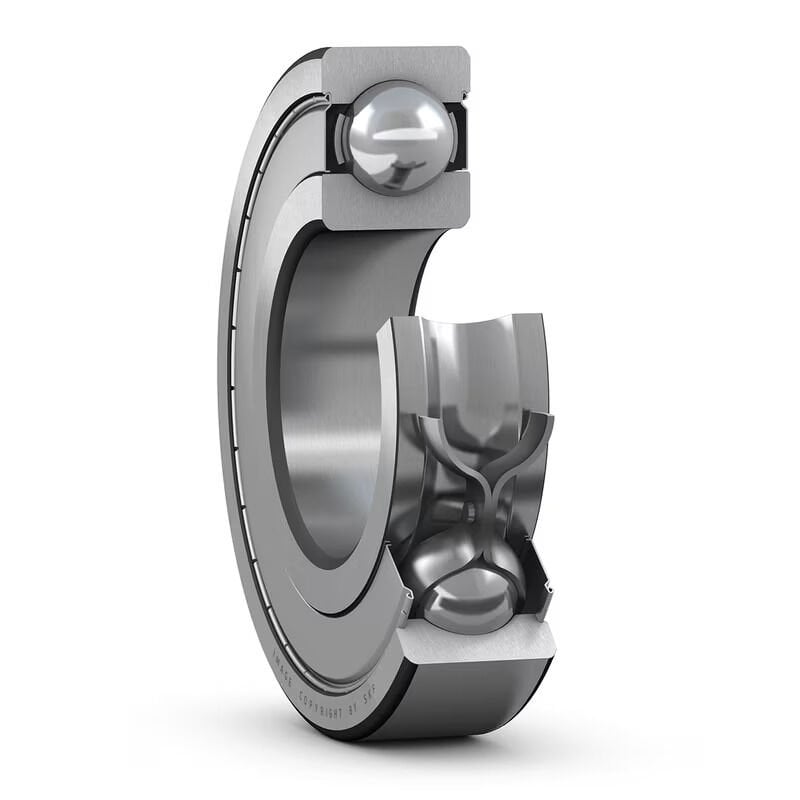

Keçeli veya kalkanlı sabit bilyalı rulman
- Entegre sızdırmazlık, rulman hizmet ömrünü uzatır
- Basit, çok yönlü ve sağlam tasarım
- Düşük sürtünme ve yüksek hız kapasitesi
- Her iki yönde radyal ve eksenel yüklere uyum sağlar
- Az bakım gerektirir
Boyutlar
| Delik çapı | 15 mm |
| Dış çap | 24 mm |
| Genişlik | 5 mm |
Performans
| Temel dinamik yük oranı | 1.9 kN |
| Temel statik yük oranı | 1.1 kN |
| Sınırlama hızı | 17 000 r/min |
Özellikler
| Doldurma yuvaları | Şu olmadan |
| Sıra sayısı | 1 |
| Tespit özelliği, rulman dış bileziği | Yok |
| Delik tipi | Silindirik |
| Kafes | Metal levha |
| Eşleştirilmiş düzenleme | Hayır |
| Radyal iç boşluk | CN |
| Malzeme, rulman | Rulman çeliği |
| Kaplama | Şu olmadan |
| Sızdırmazlık | Her iki tarafta keçe |
| Keçe tipi | Temaslı |
| Yağlama maddesi | Gres |
| Yeniden yağlama özelliği | Şu olmadan |
Boyutlar
| d |
15 mm |
Delik çapı |
|---|---|---|
| D |
24 mm |
Dış çap |
| B |
5 mm |
Genişlik |
| d1 |
≈17.8 mm |
Omuz çapı |
| D2 |
≈22.15 mm |
Girinti çapı |
| r1,2 |
min.0.3 mm |
Yiv ölçüsü |
Dayanak ölçüleri
| da |
min.17 mm |
Mil dayanağının çapı |
|---|---|---|
| da |
max.17.8 mm |
Mil dayanağının çapı |
| Da |
max.22 mm |
Yatak dayanağının çapı |
| ra |
max.0.3 mm |
Milin veya yatak köşesinin yarıçapı |
Hesaplama verileri
| Temel dinamik yük oranı | C |
1.9 kN |
|---|---|---|
| Temel statik yük oranı | C0 |
1.1 kN |
| Yorulma yük sınırı | Pu |
0.048 kN |
| Sınırlama hızı |
17 000 r/min |
|
| Minimum yük faktörü | kr |
0.015 |
| Hesaplama faktörü | f0 |
13.8 |
Kütle
| Rulman kütlesi |
0.0073 kg |
Tolerans sınıfı
| Ölçüsel toleranslar |
Normal |
| Radyal kaçıklık |
Normal |
