6804 ZZ NSK 20x32x7 RULMAN
61804-2Z

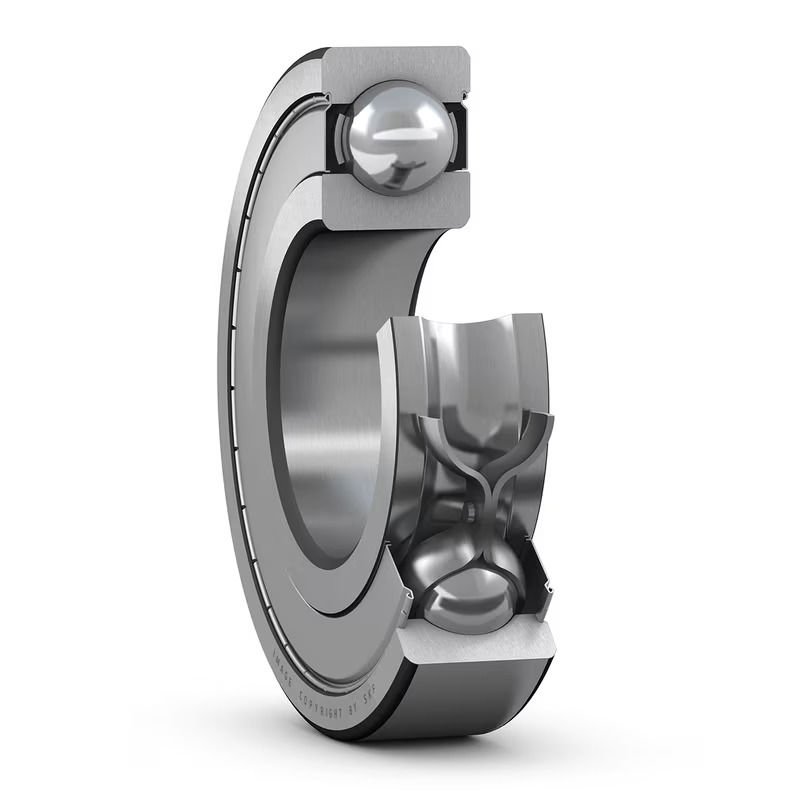

Keçeli veya kalkanlı sabit bilyalı rulman
- Entegre sızdırmazlık, rulman hizmet ömrünü uzatır
- Basit, çok yönlü ve sağlam tasarım
- Düşük sürtünme ve yüksek hız kapasitesi
- Her iki yönde radyal ve eksenel yüklere uyum sağlar
- Az bakım gerektirir
Boyutlar
| Delik çapı | 20 mm |
| Dış çap | 32 mm |
| Genişlik | 7 mm |
Performans
| Temel dinamik yük oranı | 4.03 kN |
| Temel statik yük oranı | 2.32 kN |
| Sınırlama hızı | 13 000 r/min |
Özellikler
| Doldurma yuvaları | Şu olmadan |
| Sıra sayısı | 1 |
| Tespit özelliği, rulman dış bileziği | Yok |
| Delik tipi | Silindirik |
| Kafes | Metal levha |
| Eşleştirilmiş düzenleme | Hayır |
| Radyal iç boşluk | CN |
| Malzeme, rulman | Rulman çeliği |
| Kaplama | Şu olmadan |
| Sızdırmazlık | Her iki tarafta keçe |
| Keçe tipi | Temaslı |
| Yağlama maddesi | Gres |
| Yeniden yağlama özelliği | Şu olmadan |
Boyutlar
| d |
20 mm |
Delik çapı |
|---|---|---|
| D |
32 mm |
Dış çap |
| B |
7 mm |
Genişlik |
| d1 |
≈23.85 mm |
Omuz çapı |
| D2 |
≈29.4 mm |
Girinti çapı |
| r1,2 |
min.0.6 mm |
Yiv ölçüsü |
Dayanak ölçüleri
| da |
min.22 mm |
Mil dayanağının çapı |
|---|---|---|
| da |
max.23.6 mm |
Mil dayanağının çapı |
| Da |
max.30 mm |
Yatak dayanağının çapı |
| ra |
max.0.3 mm |
Milin veya yatak köşesinin yarıçapı |
Hesaplama verileri
| Temel dinamik yük oranı | C |
4.03 kN |
|---|---|---|
| Temel statik yük oranı | C0 |
2.32 kN |
| Yorulma yük sınırı | Pu |
0.104 kN |
| Sınırlama hızı |
13 000 r/min |
|
| Minimum yük faktörü | kr |
0.015 |
| Hesaplama faktörü | f0 |
14.5 |
Kütle
| Rulman kütlesi |
0.018 kg |
Tolerans sınıfı
| Ölçüsel toleranslar |
Normal |
| Radyal kaçıklık |
Normal |
