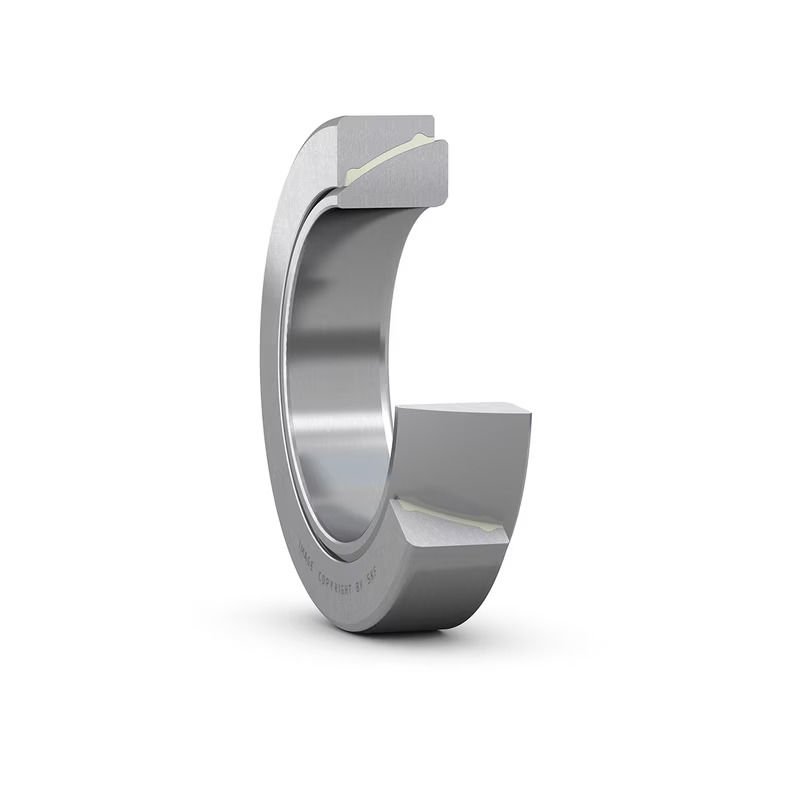

GAC 70 S HTH 70x110x25/23 Rulman
GAC 70 F
Açısal temaslı küresel kaymalı rulmanlar, radyal ve eksenel yüklerin kombinasyonlarını barındıracak şekilde tasarlanmıştır. Tekli rulmanlar, tek bir yönde tesir eden eksenel yükleri barındırabilmektedir. Bu özel tasarım, bakım gerektirmeyen bir çelik/PTFE FRP kayar temas yüzeyi kombinasyonunu içerir. Ancak her iki taraftan da yapılabilen yeniden yağlama, rulmanın hizmet ömrünü uzatabilir.
GAC 70 F
Açısal temaslı küresel kaymalı rulman, bakım gerektirmez, metrik boyutlar
- Birleşik radyal ve eksenel yükler için tasarlanmıştır
- Ayrılabilir iç ve dış bilezikler daha kolay montaj sağlar
- Uzun hizmet ömrüne sahiptir ve bakım gerektirmez
- Kirleticilere nispeten duyarsızdır
- Düşük sürtünme katsayısı
Boyutlar
| Delik çapı | 70 mm |
| Dış çap | 110 mm |
| Genişlik, iç bilezik | 25 mm |
| Genişlik, dış bilezik | 23 mm |
Performans
| Temel dinamik yük oranı | 98 kN |
| Temel statik yük oranı | 156 kN |
Özellikler
| Kayar malzeme, temas eden yüzeyler | Çelik/PTFE FRP |
| Malzeme, dış bilezik | Rulman çeliği |
| Malzeme, iç bilezik | Rulman çeliği |
| Maintenance | Bakım gerektirmez |
| Sızdırmazlık | Şu olmadan |
| Yeniden yağlama özelliği | Şu olmadan |
Lojistik
| Ürün net ağırlığı | 1.01 kg |
| eClass kodu | 23-05-01-06 |
| UNSPSC kodu | 31171515 |
| Kayan temas yüzeyi kombinasyonu |
Çelik/PTFE FRP
|
| Malzeme, iç bilezik |
Rulman çeliği
|
| Malzeme, dış bilezik |
Rulman çeliği
|
| Yeniden yağlama özelliği |
Şu olmadan
|
| Sızdırmazlık |
Şu olmadan
|
Boyutlar
| d |
70 mm
|
Delik çapı |
|---|---|---|
| D |
110 mm
|
Dış çap |
| T |
25 mm
|
Genişlik |
| α |
2.3 °
|
Eğim açısı |
| dk |
102 mm
|
İç bileziğin yuvarlanma yolu çapı |
| B |
25 mm
|
Genişlik, iç bilezik |
| C |
23 mm
|
Genişlik, dış bilezik |
| r1 |
min.1.5 mm
|
Deliğin yiv ölçüsü/büyük yan taraf |
| r2 |
min.0.6 mm
|
Deliğin yiv ölçüsü/küçük yan taraf |
| s |
7.2 mm
|
Küresel çapın ortasına olan mesafe, büyük iç bileziğin yan tarafı |
Dayanak ölçüleri
| da |
max.78 mm
|
Mil dayanağının çapı, küçük iç bileziğin yan tarafı |
|---|---|---|
| db |
max.92 mm
|
Mil dayanağının çapı, büyük iç bileziğin yan tarafı |
| Da |
min.85 mm
|
Yatak dayanağının çapı, büyük iç bileziğin yan tarafı |
| Db |
min.103 mm
|
Yatak dayanağının çapı, küçük dış bileziğin yan tarafı |
| ra |
max.1.5 mm
|
Milin kenar yarıçapı, yatak |
Hesaplama verileri
| Temel dinamik yük oranı | C |
98 kN
|
|---|---|---|
| Temel statik yük oranı | C0 |
156 kN
|
| Özgül dinamik yük faktörü | K |
50 N/mm²
|
| Özgül statik yük faktörü | K0 |
80 N/mm²
|
| Malzeme sabit katsayısı | KM |
480
|
