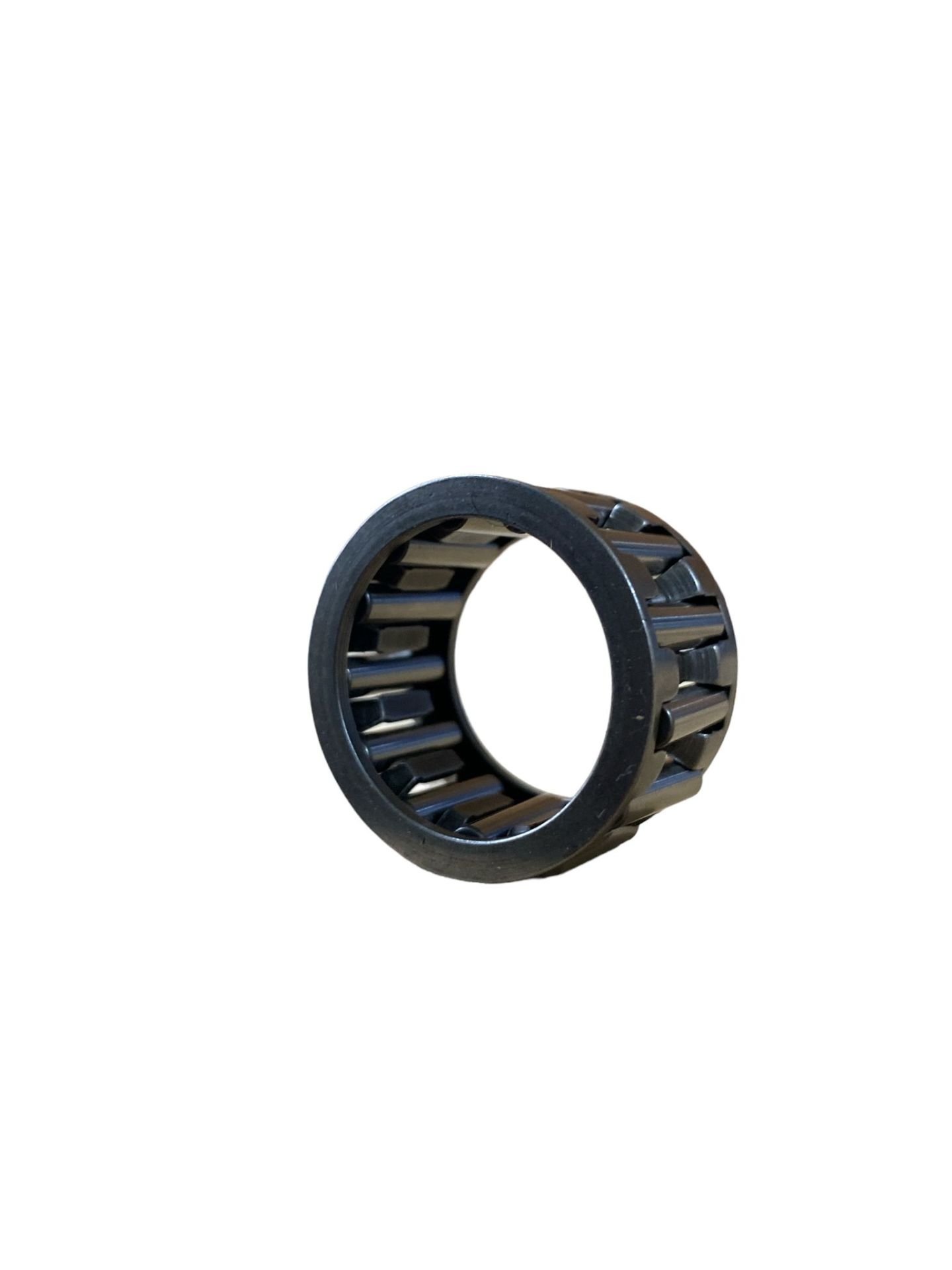

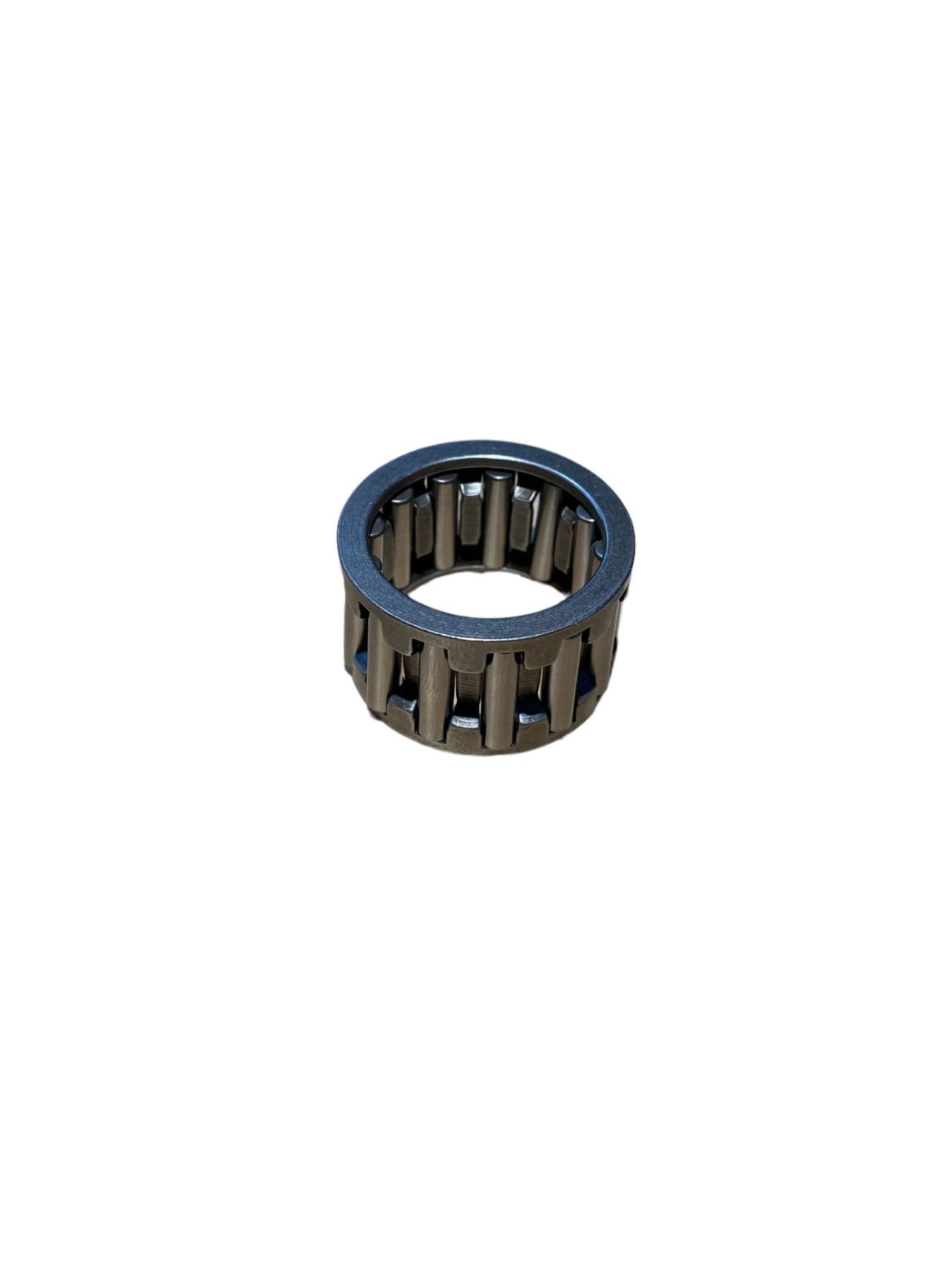

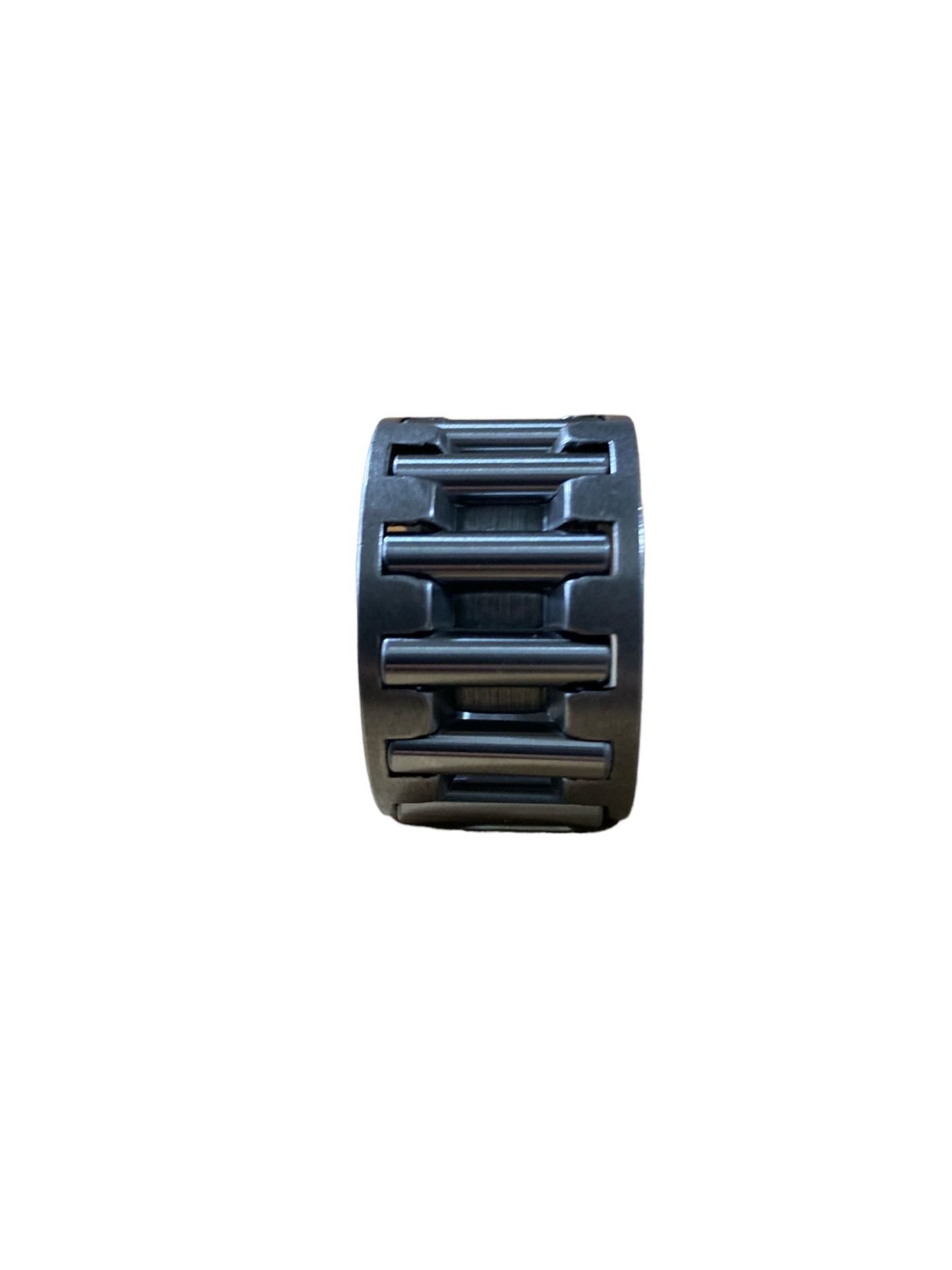

K 25x33x20 BGR İğneli Kafes Rulman
K 25X33X20
İğneli ve kafes tertibatları, iç ve dış bilezikleri olmayan bağımsız, montaja hazır rulmanlardır. Mil ve yuva deliğinin kanal görevi görebileceği uygulamalarda, minimum radyal alan gerektiren yatak düzenlemeleri oluşturmak için tertibatlar kullanılabilir. Rulman düzeninin boşluğu yalnızca silindir sıralamasından ve mil ve yatağın cilasından etkilendiğinden, çok hassas rulman düzenlemeleri elde edilebilir.
K 25x33x20 BGR İğneli Kafes Rulman
MERCEDES OEM NO: 0019815812 - 0019816112 - 0139816810
iğneli kafesler, kafesler ve iğne masuralardan oluşan tek veya çift sıralı rulmanlardır. Kesit yükseklikleri, sadece iğne masuraların çapı kadar olduğundan çok küçük bir hacimde yataklama sağlanabilir. Kafeslerin çok yüksek yük taşıma kapasiteleri vardır, yüksek hızlar için uygundurlar ve montajları kolaydır.
Yuvarlanma yollarının hassas imalatı sağlanırsa, çok düşük salgıya sahip sistemler elde edilir. Radyal boşluk iğne masura tipi ile mil ve yuva toleransları vasıtasıyla ayarlanabilir. İğneli kafesler, mil ve yuvalar üzerinde sertleştirilmiş ve taşlanmış yuvarlanma yollarına ihtiyaç duyarlar.
K 25X33X20

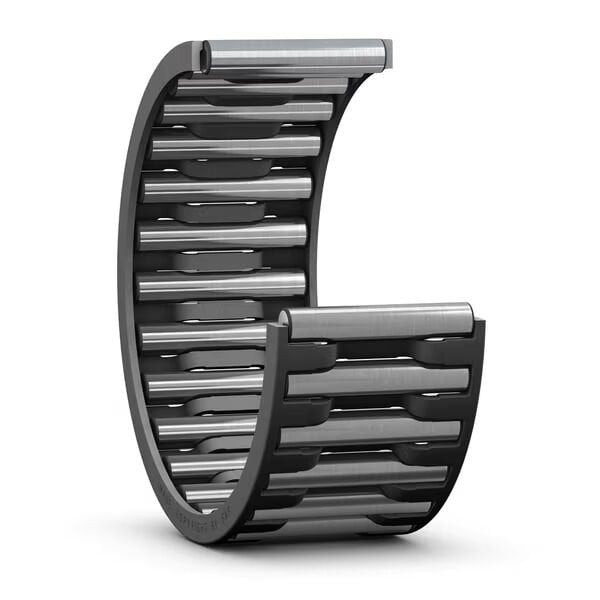

Tek sıra iğneli makara ve kafes montajı
- Yüksek radyal yük taşıma kapasitesi
- Yüksek sertlik
- Yüksek hassasiyet
- yuvarlanmalı rulmanlar arasında en düşük kesit yüksekliği
- Her iki yönde eksenel yer değiştirmeyi barındırır
Boyutlar
| İğneli makara tamamlayıcı parçasının delik çapı | 25 mm |
| Dış çap | 33 mm |
| İğneli makara tamamlayıcı parçasının dış çapı | 33 mm |
| Genişlik | 20 mm |
Performans
| Temel dinamik yük oranı | 27.5 kN |
| Temel statik yük oranı | 38 kN |
| Referans hız | 15 000 r/min |
| Sınırlama hızı | 17 000 r/min |
Özellikler
| Rulman parçası | İğneli makara ve kafes tertibatı |
| Sıra sayısı | 1 |
| Dış bilezik tipi | Geçerli değil |
| Hizalama özelliği | Şu olmadan |
| Kafes | Çelik sac |
| Tolerans sınıfı | Normal |
| Malzeme, rulman | Rulman çeliği |
| Kaplama | Şu olmadan |
| Sızdırmazlık | Şu olmadan |
| Keçe tipi | Geçerli değil |
| Yağlama maddesi | Yok |
| Yeniden yağlama özelliği | Şu olmadan |
Boyutlar
| Fw |
25 mm |
Makaraların altındaki çap |
|---|---|---|
| Ew |
33 mm |
Makara tamamlayıcı parçasının dış çapı |
| U |
20 mm |
İğneli makara ve kafes grubunun genişliği |
Hesaplama verileri
| Temel dinamik yük oranı | C |
27.5 kN |
|---|---|---|
| Temel statik yük oranı | C0 |
38 kN |
| Yorulma yük sınırı | Pu |
4.65 kN |
| Referans hız |
15 000 r/min |
|
| Sınırlama hızı |
17 000 r/min |
Kütle
| İğneli makara ve kafes grubunun kütlesi |
0.033 kg |
