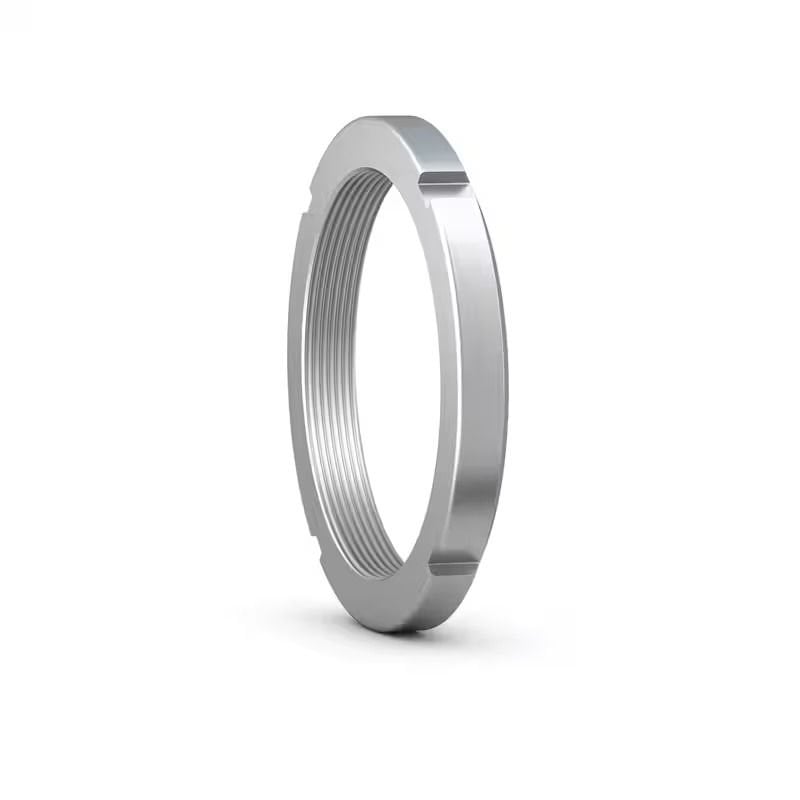

KM 26 HTH M130x2 Kontra Somun
KM 26
KM(L) kilit somunu, metrik dişli, MB(L) veya MB ile mil üzerine kilitlenir.. Bir kilit rondelası
- Basit, sağlam ve güvenilir sabitleme elemanı
- Takılması ve çıkarılması kolaydır
- Diş çapları 10-200 mm arasındadır
- M 10x0,75 ila M 200x3 arası dişler için mevcuttur (0 ila 40 ebatları)
Boyutlar
Diş adı | M130x2 |
Delik çapı | 130 mm |
Dış çap | 165 mm |
Genişlik | 21 mm |
Özellikler
Kilitleme cihazı | Kilit rondelası |
Hidrolik montaj için somun | Hayır |
İlgili montaj aleti | TMFN 23-30 |
Boyutlar
G |
M130x2 |
Diş |
---|---|---|
d3 |
165 mm |
Dış çap |
B |
21 mm |
Genişlik |
d1 |
149 mm |
Yerleştirme tarafının çapı |
b |
12 mm |
Yerleştirme yuvasının genişliği |
h |
5 mm |
Yerleştirme yuvasının derinliği |
Hesaplama verileri
Eksenel statik yük taşıma kapasitesi |
365 kN |
Kütle
Kilitleme somununun kütlesi |
1.29 kg |
Montaj bilgileri
İlgili somun anahtarı |
TMFN 23-30 |
KM 26 HTH M130x2 Kontra Somun
KM 26 HTH M130x2 Kontra Somun
