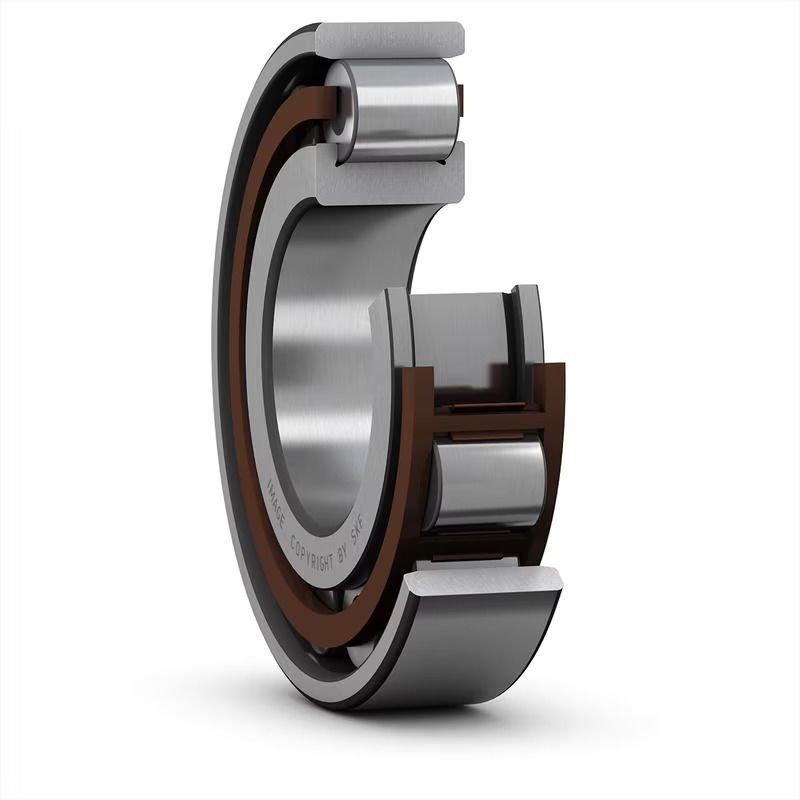

N 207 ECP SKF 35x72x17 Silindirik Makaralı Rulman
N 207 ECP
Tek sıralı silindirik makaralı rulmanlar, yüksek hızlarla birlikte yüksek radyal yükleri barındıracak şekilde tasarlanmışlardır. İç bilezikte iki entegre flanş içeren ve dış bilezikte flanşa sahip olmayan N tasarım rulmanlar, her iki yönde de eksenel yer değiştirmeyi barındırabilirler. Önemli bir özellik, montajı kolaylaştıran ve rulman bileşenlerinin değiştirilmesini sağlayan ayrılabilir tasarımdır.
N 207 ECP
Tek sıra silindirik makaralı rulman, N tasarım
- Yüksek radyal yük taşıma kapasitesi
- Düşük sürtünme
- Uzun hizmet ömrü
- Her iki yönde eksenel yer değiştirmeyi barındırır
- Ayrılabilir tasarım
Boyutlar
| Delik çapı | 35 mm |
| Dış çap | 72 mm |
| Genişlik | 17 mm |
Performans
| Temel dinamik yük oranı | 56 kN |
| Temel statik yük oranı | 48 kN |
| Referans hız | 11 000 r/min |
| Sınırlama hızı | 12 000 r/min |
| SKF performans sınıfı | SKF Explorer |
Özellikler
| Rulman parçası | Komple rulman |
| Eksenel yer değiştirme kapasitesi | Her iki yönde |
| Sıra sayısı | 1 |
| Tespit özelliği, rulman dış bileziği | Yok |
| Delik tipi | Silindirik |
| Kafes | Metalik olmayan |
| Flanş sayısı, dış halka | 0 |
| Flanş sayısı, iç bilezik | 2 |
| Gevşek flanş | Yok |
| Radyal iç boşluk | CN |
| Tolerans sınıfı | Normal |
| Kaplama | Şu olmadan |
| Sızdırmazlık | Şu olmadan |
| Yağlama maddesi | Yok |
| Yeniden yağlama özelliği | Şu olmadan |
Boyutlar
d
35 mm
Delik çapı
D
72 mm
Dış çap
B
17 mm
Genişlik
d1
≈48.1 mm
İç bileziğin omuz çapı
E
64 mm
Dış bileziğin yuvarlanma yolu çapı
r1,2
min.1.1 mm
Yiv ölçüsü
r3,4
min.0.6 mm
Yiv ölçüsü
s
max.1.3 mm
İzin verilebilen eksenel yer değiştirme
| d |
35 mm
|
Delik çapı |
|---|---|---|
| D |
72 mm
|
Dış çap |
| B |
17 mm
|
Genişlik |
| d1 |
≈48.1 mm
|
İç bileziğin omuz çapı |
| E |
64 mm
|
Dış bileziğin yuvarlanma yolu çapı |
| r1,2 |
min.1.1 mm
|
Yiv ölçüsü |
| r3,4 |
min.0.6 mm
|
Yiv ölçüsü |
| s |
max.1.3 mm
|
İzin verilebilen eksenel yer değiştirme |
Dayanak ölçüleri
da
min.41.8 mm
Ara manşonun çapı
da
max.62 mm
Ara manşonun çapı
Da
min.66 mm
Yatak dayanağının çapı
Da
max.67.2 mm
Yatak dayanağının çapı
ra
max.1 mm
Köşenin radyüsü
rb
max.0.6 mm
Köşenin radyüsü
| da |
min.41.8 mm
|
Ara manşonun çapı |
|---|---|---|
| da |
max.62 mm
|
Ara manşonun çapı |
| Da |
min.66 mm
|
Yatak dayanağının çapı |
| Da |
max.67.2 mm
|
Yatak dayanağının çapı |
| ra |
max.1 mm
|
Köşenin radyüsü |
| rb |
max.0.6 mm
|
Köşenin radyüsü |
Hesaplama verileri
Temel dinamik yük oranı
C
56 kN
Temel statik yük oranı
C0
48 kN
Yorulma yük sınırı
Pu
6.1 kN
Referans hız
11 000 r/min
Sınırlama hızı
12 000 r/min
Minimum yük faktörü
kr
0.12
Sınırlama değeri
e
0.2
Hesaplama faktörü
Y
0.6
| Temel dinamik yük oranı | C |
56 kN
|
|---|---|---|
| Temel statik yük oranı | C0 |
48 kN
|
| Yorulma yük sınırı | Pu |
6.1 kN
|
| Referans hız |
11 000 r/min
|
|
| Sınırlama hızı |
12 000 r/min
|
|
| Minimum yük faktörü | kr |
0.12
|
| Sınırlama değeri | e |
0.2
|
| Hesaplama faktörü | Y |
0.6
|
Kütle
Kütle
0.3 kg
N 207 ECP SKF 35x72x17 Silindirik Makaralı Rulman
N 207 ECP SKF 35x72x17 Silindirik Makaralı Rulman
N 207 ECP SKF 35x72x17 Silindirik Makaralı Rulman
N 207 ECP SKF 35x72x17 Silindirik Makaralı Rulman
N 207 ECP SKF 35x72x17 Silindirik Makaralı Rulman
| Kütle |
0.3 kg
|
