NJ 307 ETVP (ECP) BGR 35x80x21 Rulman
NJ 307 ECP

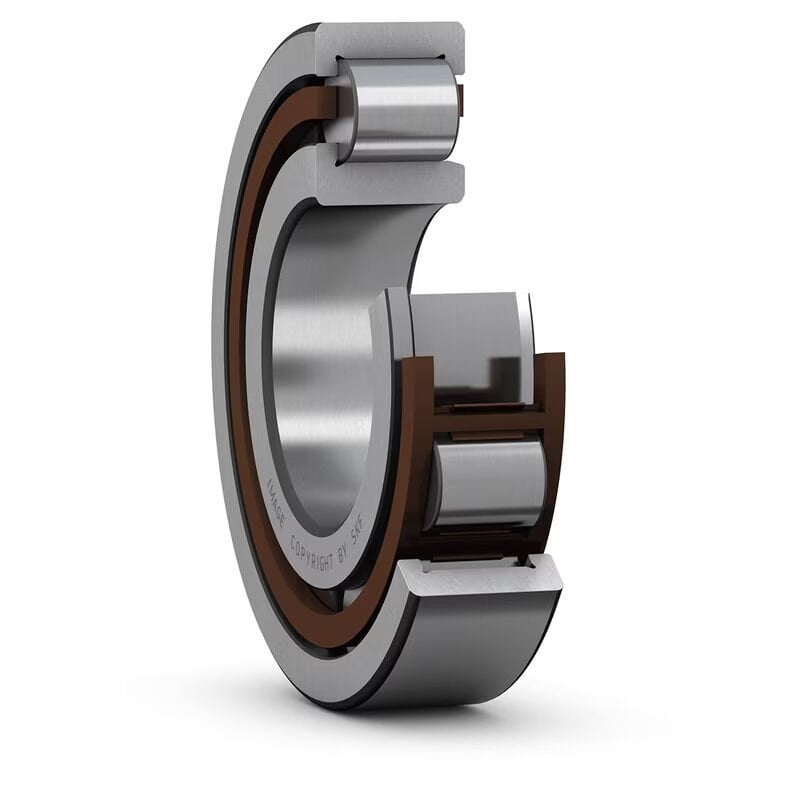

Tek sıralı silindirik makaralı rulman, NJ tasarım
- Yüksek radyal yük taşıma kapasitesi
- Düşük sürtünme
- Uzun hizmet ömrü
- Mili eksenel olarak tek yönde konumlandırın
- Ayrılabilir tasarım
Boyutlar
| Delik çapı | 35 mm |
| Dış çap | 80 mm |
| Genişlik | 21 mm |
Performans
| Temel dinamik yük oranı | 75 kN |
| Temel statik yük oranı | 63 kN |
| Referans hız | 9 500 r/min |
| Sınırlama hızı | 11 000 r/min |
| SKF performans sınıfı | SKF Explorer |
Özellikler
| Rulman parçası | Komple rulman |
| Eksenel yer değiştirme kapasitesi | Tek yönde |
| Sıra sayısı | 1 |
| Tespit özelliği, rulman dış bileziği | Yok |
| Delik tipi | Silindirik |
| Kafes | Metalik olmayan |
| Flanş sayısı, dış halka | 2 |
| Flanş sayısı, iç bilezik | 1 |
| Gevşek flanş | Yok |
| Radyal iç boşluk | CN |
| Kaplama | Şu olmadan |
| Sızdırmazlık | Şu olmadan |
| Yağlama maddesi | Yok |
| Yeniden yağlama özelliği | Şu olmadan |
Boyutlar
| d |
35 mm |
Delik çapı |
|---|---|---|
| D |
80 mm |
Dış çap |
| B |
21 mm |
Genişlik |
| d1 |
≈51 mm |
İç bileziğin omuz çapı |
| D1 |
≈65.8 mm |
Dış bileziğin omuz çapı |
| F |
46.2 mm |
İç bileziğin kanal çapı |
| r1,2 |
min.1.5 mm |
Yiv ölçüsü |
| r3,4 |
min.1.1 mm |
Yiv ölçüsü |
| s |
max.1.2 mm |
İzin verilebilen eksenel yer değiştirme |
Dayanak ölçüleri
| da |
min.43 mm |
Ara manşonun çapı |
|---|---|---|
| da |
max.44 mm |
Ara manşonun çapı |
| db |
min.53 mm |
Mil dayanağının çapı |
| Da |
max.72.2 mm |
Yatak dayanağının çapı |
| ra |
max.1.5 mm |
Köşenin radyüsü |
Hesaplama verileri
| Temel dinamik yük oranı | C |
75 kN |
|---|---|---|
| Temel statik yük oranı | C0 |
63 kN |
| Yorulma yük sınırı | Pu |
8.15 kN |
| Referans hız |
9 500 r/min |
|
| Sınırlama hızı |
11 000 r/min |
|
| Minimum yük faktörü | kr |
0.15 |
| Sınırlama değeri | e |
0.2 |
| Hesaplama faktörü | Y |
0.6 |
Kütle
| Kütle |
0.49 kg |
