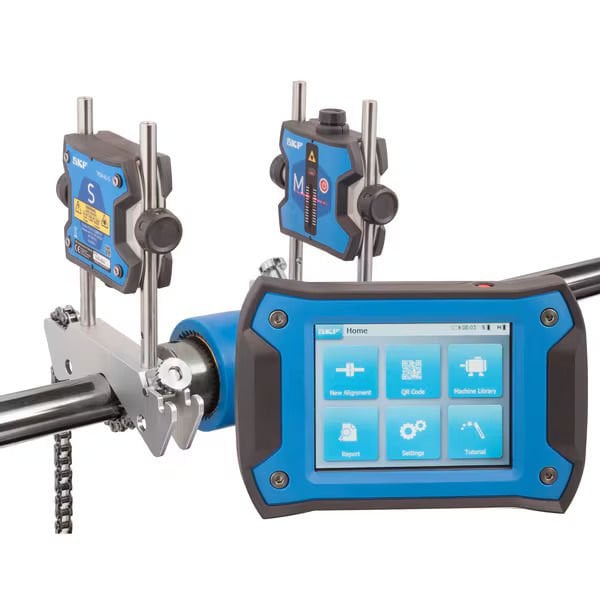

TKSA 41
Mil ayarlama aleti

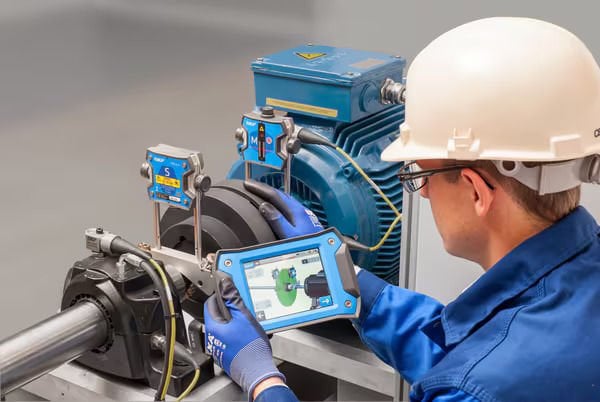

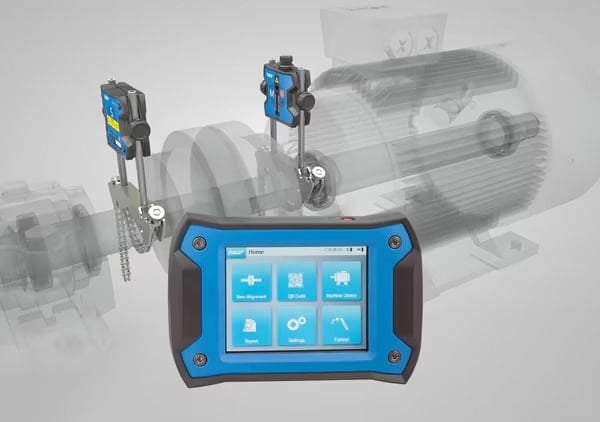

TKSA 41, iki adet kablosuz ölçüm ünitesine, büyük boyutlu dedektörlere ve güçlü lazerlere sahiptir. Cihaz, en zorlu endüstriyel ortamlarda bile hassas ölçümler gerçekleştirir. Kullanımı kolay görüntüleme cihazı, kullanıcıların mil hizalamalarını hızlı bir şekilde kontrol etmesine ve düzeltmesine ve makine performansını ve güvenilirliğini geliştirmesine yardımcı olur.
- Sanayi ortamlarında kullanım için sezgisel dokunmatik ekran cihazı
- Kablosuz ölçüm birimleri, kolay kullanım ve daha fazla ölçüm esnekliği sağlar
- Ölçüm konumları serbestçe seçilebilir ve yalnızca 90° mil dönüşü gerektirir
- Canlı görüntü, tüm hizalama ölçümlerini ve düzeltmeleri destekler
- Otomatik hizalama raporları makine kütüphanesine kaydedilir ve notlar, resimler ve QR kodu ile özelleştirilebilir. Tüm raporlar pdf olarak dışa aktarılabilir
- Dahili kamera, raporlar için fotoğraf çekilmesine olanak tanır. Otomatik QR kodu tanımlama ve kitaplıkta makine resimleri ile makine tanımlama.
Boyutlar
Maksimum kaplin yüksekliği | 105 mm |
Uzatma dahil maksimum kaplin yüksekliği | 195 mm |
Özellikler
Hizalama yöntemleri |
3 konum ölçümü 9 -12 -3
Otomatik ölçüm
Serbest ölçüm (sadece 90° mil dönüşü gereklidir)
|
Önerilen uygulamalar |
Yatay miller
Gevşek ayak
|
Canlı düzeltme değerleri | Dikey ve yatay |
Özel özellikler |
Makine kütüphanesi
Dahili fotoğraf kamerası
QR kodu okuma
Ekran yönlendirme çevirme
Otomatik .pdf raporu
|
Sensörler |
29 mm CCD
Eğim ölçer ±0,5°
|
İletişim | Bluetooth 4.0 LE veya USB kablolarıyla kablolu |
Ölçüm mesafesi | 0.07 to 4 m |
Ölçüm hatası (yüzdelik) | 0.5 % |
Malzeme |
Görüntüleme birimi: Aşırı kalıplı yüksek etkili PC/ABS plastik
Ölçüm birimleri: cam elyaf dolgulu PC
|
Pil |
Measuring units: rechargeable 2000 mAh LiPo batteries
Display unit: rechargeable 5000 LiPo battery
|
Pil ömrü | 8 h |
Çalıştırma sıcaklığı aralığı | 0.0 – 45.0 °C |
Ekran | 5.6" renkli dirençli dokunmatik LCD ekran |
Yazılım güncellemesi | USB bellek çubuğu aracılığıyla |
Lazer tipi | Kırmızı çizgi |
Montaj | 2x zincirli V braket (genişlik 21 mm) |
Mil çapı | 20 to 150 mm |
Uzatma dahil mil çapı | Up to 300 mm with optional extension chains (not included) |
Güç adaptörü |
Girdi: 100V-240V, 50/60Hz AC, EU, US, UK, AUS için ülke adaptörleri dahil
Çıkış: DC 12V 3A
|
Koruma derecesi (IP) | IP 54 |
Sertifikalar | Kalibrasyon sertifikası (2 yıl geçerlilik) |
Bir takımın parçasıdır | no, but also available as TKSA 41/KIT360 |
Kasa boyutları (u x g x y) | 530 x 110 x 360 mm (20,9 x 4,3 x 14,2 inç) |
İçerik |
2 Ölçüm birimi seti (M ve S)
Ekran ünitesi
400 mm (15,8 inç) zincirli ve 150 mm (5,9 inç) dişli çubuklu 2 mil braketi seti
90 mm (3,5 inç) 4 dişli uzatma çubuğu seti
Zincir germe çubuğu
Çeşitli ülke adaptörleriyle birlikte güç kaynağı
2 mikro USB - USB kablosu seti
Mezura
2'li set, A5 sayfalar, her sayfada 6 QR kodu çıkartması (toplam 12 çıkartma)
Kalibrasyon ve uygunluk sertifikası
Hızlı başlangıç kılavuzu
SKF taşıma çantası
|
Lojistik
Ürün net ağırlığı | 4.72 kg |
eClass kodu | 23-05-19-01 |
UNSPSC kodu | 41112202 |
