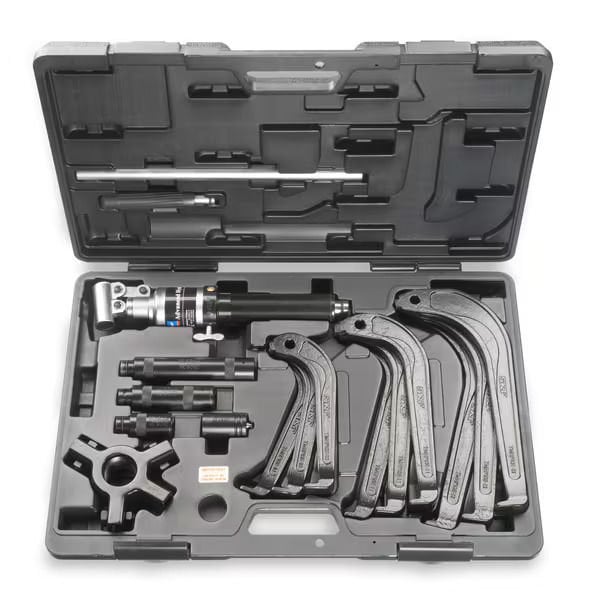

TMHP 10E SKF Hidrolik Çeneli Çektirme Kiti
TMHP 10E
TMHP 10E, rulmanın sökülmesi için eksiksiz bir çektirme takımıdır. Kit, 2 kollu veya 3 kollu konfigürasyonda kullanılabilen üç farklı kol seti içerir. Çektirme, 100 kN'ye (11,2 ABD ton) kadar sökme kuvvetleriyle kolay sökme için bir hidrolik mil kullanır. 80 mm (3,1 inç) strok ile iş mili, tek bir işlemde sökmeyi kolaylaştırır. Güvenlik, yük altında çektirmenin kaymasını azaltan kendinden kilitli kollar, milin kolay merkezlenmesini sağlayan yay yüklü bir merkez noktası ve çekicinin aşırı yüklenmesini önlemek için bir emniyet valfi ile desteklenir.
TMHP 10E
SKF Hidrolik Çeneli Çektirme Kiti TMHP 10E
- 2 kollu veya 3 kollu konfigürasyonda kullanılabilen üç farklı kol uzunluğuna sahip çok yönlü kit
- Hidrolik mil ile zahmetsiz sökme
- Kendinden kilitlenen kollar, yük altında kayma risklerini en aza indirir
- Yaylı merkez noktası, çektirmenin kolay merkezlenmesini sağlar
- Gerekli çekme uzunluğuna hızlı adaptasyon sağlamak için üç hidrolik mil uzatma parçası ile birlikte teslim edilir
- Hidrolik mil, çektirmenin aşırı yüklenmesini önlemek için emniyet valfi ile donatılmıştır
Boyutlar
| İş parçası dış çap aralığı, kolları kullanarak |
Set 1: 75 ila 170 mm
Set 2: 80 ila 250 mm
Set 3: 110 ila 280 mm
|
| Kolları kullanarak erişim (maksimum) |
Takım 1: 115 mm
Takım 2: 160 mm
3.Küme: 200 mm
|
| Pençe yüksekliği | 8 mm |
| Pençe uzunluğu | 15 mm |
| Pençe genişliği | 25 mm |
| Hidrolik mil, piston stroğu | 80 mm |
| Çekme adaptörü dişi | VE 1,5 x 16 tpi |
| Toplam mil uzunluğu | 655 mm (3 adet mevcut uzatma parçası dahil) |
Özellikler
| Önerilen uygulamalar | Endüstriyel, inşaat ve tarım uygulamalarında şaftta sıkıştırma uyumu olan yatakların, dişlilerin, kasnakların ve diğer endüstriyel halka şeklindeki bileşenlerin sökülmesi için. Bileşenin etrafındaki alan kısıtlıysa iki kollu çekici olarak kullanılabilir. |
| Silindirik oturma yerinden (düz şaft) iş parçasının sökülmesi için uygundur | Evet |
| Konik yataklardan (konik şaft) rulman sökümü için uygundur | Evet |
| Bir Manşondan (adaptör veya çekme manşonu) rulman sökümü için uygundur | Evet |
| Kör bir düzenlemeden (şaftlı muhafaza) iş parçasının sökülmesi için uygundur | HAYIR |
| Bir Muhafazadan iş parçasının sökülmesi için uygundur | HAYIR |
| Yatak tipi(leri) için uygundur | Tüm |
| Sökme kuvveti oluşturma | Hidrolik mil (TMHS 100) |
| Özel özellikler |
Bileşenin sıkı bir şekilde kavranması için merkezleme ve kendi kendini kilitleme sistemi
2 veya 3 kollu çekici olarak kullanılabilir, 3 farklı kol seti ile sağlanır, erişimi hızlı bir şekilde uyarlamak için çeşitli mil uzatma parçaları ile sağlanır
Daha güvenli kullanım için entegre emniyet valfli hidrolik mil
|
| Çekme kuvveti (maks.) | 100 kN |
| Kitteki toplam kol sayısı | 3'lü 3 set |
| Silahlar |
Set 1 (TMHP 10E-10) kol uzunluğu 190 mm
Set 2 (TMHP 10E-11) kol uzunluğu 240 mm
Set 3 (TMHP 10E-12) kol uzunluğu 285 mm
|
| Mil burun parçası | evet, ⌀ 30mm |
| Renk |
Siyah
Gümüş
|
| Malzeme | Alaşımlı mühendislik çelikleri, sertleştirilmiş ve temperlenmiş |
| Kaplama | Siyah fosfatlı, Üç değerlikli krom parçalı hidrolik mil |
| Önerilen depolama sıcaklığı | 5.0 – 40.0 °C |
| Bağıl nem | en fazla %75 |
| Kasa boyutları (u x g x y) | 580x410x70 mm |
| İçerik |
1 x kol montaj standı
3 x kol, set 1 (TMHP 10E-10)
3 x kol, set 2 (TMHP 10E-11)
3 x kol, set 3 (TMHP 10E-12)
1 x hidrolik mil TMHS 100 (tutma çubuğu ile)
Hidrolik mil için 3 x uzatma parçası: 50, 100, 150 mm
1 x hidrolik mil için merkez noktalı burunluk
IFU QR Kod kartı
Dava
|
Lojistik
| Ürün net ağırlığı | 15 kilo |
| eSınıf ana sayfası | 23-05-19-01 |
| UNSPSC'nin Evi | 27111712 |
