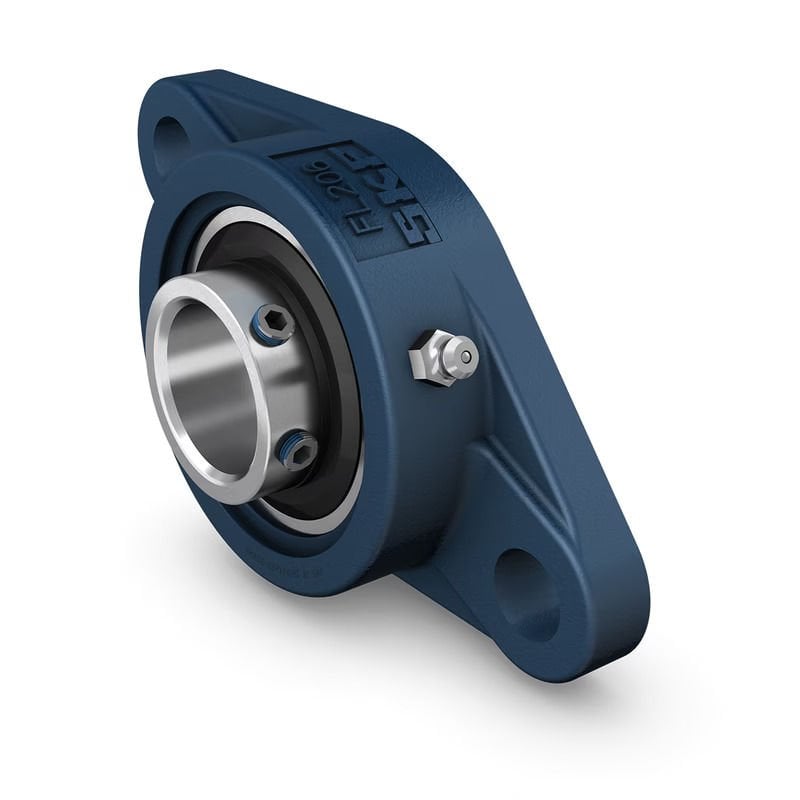

UCFL 205 VPN Yataklı Rulman (İç Çap 25 mm)
UCFL 205
Bu oval flanşlı bilyalı rulman üniteleri JIS standartlarına uygundur. Dönme yönünün sabit veya değişken olduğu uygulamalar için uygundurlar ve uzatılmış bir iç bilezik ve tespit vidasıyla kilitlemeli bir geçmeli rulmandan oluşurlar. Rulman, bir makine duvarına veya çerçevesine vidalanabilen dökme demir bir yatağa monte edilmiştir. Bilyalı rulman üniteleri başlangıçta orta düzeyde yanlış hizalanmaya uyum sağlayabilir, ancak normalde eksenel yer değiştirmeye izin vermez.
UCFL 205
Uzatılmış iç bilezikli ve tespit vidasıyla kilitlemeli oval flanşlı bilyalı rulman ünitesi, dökme demir gövde, JIS
- Yüksek düzeyde kirlenmeye karşı dayanıklıdır
- Yüksek sıcaklık uygulamaları ve hızlar için tasarlanmıştır
- Nispeten ağır yükleri barındırır
- Uygun maliyetli
Boyutlar
| Mil çapı | 25 mm |
| Toplam yatak genişliği | 27 mm |
| Genişlik, toplam | 35.7 mm |
| Cıvata delikleri arasındaki orta mesafe | 99 mm |
| Rulman genişliği, toplam | 34 mm |
Performans
| Temel dinamik yük oranı | 14 kN |
| Temel statik yük oranı | 7.8 kN |
| Sınırlama hızı | 5 850 r/min |
| Note | h6 mil toleransı ile sınırlama hızı |
Özellikler
| Yatak tipi | Flanşlı |
| Flanşlı yatak tipi | Oval |
| Bağlantı elemanları için cıvata deliği sayısı | 2 |
| Sabitleme cıvatası deliği tipi | Düz |
| Tespit özelliği, iç bilezik | Tespit vidaları |
| Delik tipi | Silindirik |
| Kauçuk yuva halkası | Şu olmadan |
| Malzeme, yatak | Dökme demir |
| Malzeme, rulman | Rulman çeliği |
| Kaplama | Şu olmadan |
| Sızdırmazlık, rulman | Her iki tarafta keçe ve flinger |
| Keçe tipi | Kontak, standart |
| Sızdırmazlık, birim | İsteğe bağlı uç kapak |
| Yağlama maddesi | Gres |
| Yeniden yağlama deliği | Şununla birlikte |
| Yeniden yağlama nipeli | Şununla birlikte |
Lojistik
| Ürün net ağırlığı | 0.6 kg |
| eClass kodu | 23-05-16-02 |
| UNSPSC kodu | 31171536 |
| Standarda uygunluk |
JIS
|
| Amaca özel |
Malzeme taşıma uygulamaları için
|
| Malzeme, yatak |
Dökme demir
|
| Sızdırmazlık, rulman |
Her iki tarafta keçe ve flinger
|
| Sızdırmazlık tipi, yatak |
Kontak, standart
|
| Sızdırmazlık, birim |
İsteğe bağlı uç kapak
|
| Kaplama |
Şu olmadan
|
Boyutlar
| d |
25 mm
|
Delik çapı |
|---|---|---|
| d1 |
≈33.7 mm
|
İç bileziğin dış çapı |
| A |
27 mm
|
Toplam genişlik |
| A1 |
13 mm
|
Flanş genişliği |
| A5 |
20.5 mm
|
Uç kapak dahil genişlik |
| B |
34 mm
|
İç bilezik genişliği |
| B4 |
5.5 mm
|
Kilitleme cihazının yan tarafından diş merkezine olan mesafe |
| Db1 |
68 mm
|
Üst dış çap |
| H |
130 mm
|
Toplam yükseklik |
| J |
99 mm
|
Montaj cıvataları arasındaki mesafe |
| L |
68 mm
|
Toplam uzunluk |
| N |
16 mm
|
Montaj cıvatası deliğinin çapı |
| s1 |
19.7 mm
|
Kilitleme cihazının yan tarafından yuvarlanma yolunun merkezine olan mesafe |
| T |
35.7 mm
|
Toplam ünite genişliği |
| RG |
1/4-28 UNF
|
Gres tertibatı için yatak dişi |
|---|---|---|
| R1 |
17.5 mm
|
Yatak dişinin eksenel konumu |
| Rα |
45 °
|
Yatak dişinin açısal konumu |
| DN |
6.6 mm
|
Gres tertibatının baş küresinin çapı |
|---|---|---|
| SWN |
7.94 mm
|
Gres tertibatı için altıgen anahtar ölçüsü |
| GN |
1/4-28 UNF
|
Gres nipeli dişlisi |
Hesaplama verileri
| Temel dinamik yük oranı | C |
14 kN
|
|---|---|---|
| Temel statik yük oranı | C0 |
7.8 kN
|
| Yorulma yük sınırı | Pu |
0.335 kN
|
| Sınırlama hızı |
5 850 r/min
|
|
|
h6 mil toleransı ile sınırlama hızı
|
Montaj bilgileri
| Tespit vidası | G2 |
M6x1
|
|---|---|---|
| Tespit vidası için altıgen anahtar ölçüsü |
3.05 mm
|
|
| Tespit vidası için önerilen sıkma torku |
4 N·m
|
|
| Montaj cıvataları için önerilen çap, mm | G |
14 mm
|
| Montaj cıvataları için önerilen çap, inç | G |
0.5625 in
|
