UCP 204 FAG Yataklı Rulman (İç Çap 20 mm)
UCP 204
Uzatılmış iç bilezikli ve tespit vidalı kilitli yastıklı blok bilyalı rulman ünitesi, dökme demir, Japon standartlarında
- Güçlü
- Sabit ve değişken bir dönüş için tasarlanmıştır
- Monte etmeye hazır
- Yağlanmış ve sızdırmaz yatak
- Mil üzerine hızlı kilitleme
- Uygun maliyetli

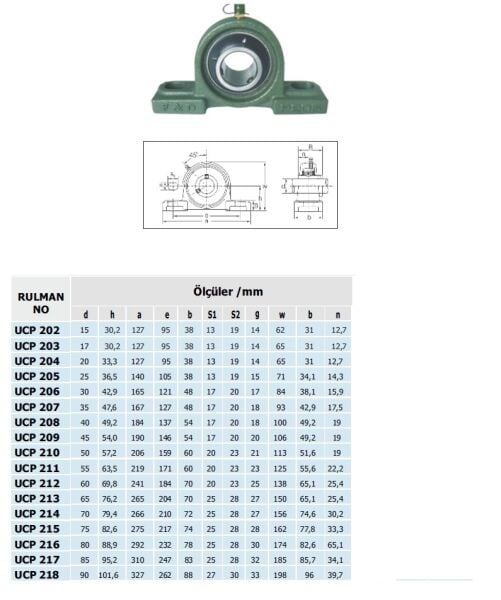

Boyutlar
| Mil çapı | 20 mm |
| Orta yüksekliği (yastıklı blok) | 33.3 mm |
| Toplam yatak genişliği | 34 mm |
| Cıvata delikleri arasındaki orta mesafe | 95 mm |
| Rulman genişliği, toplam | 31 mm |
Performans
| Temel dinamik yük oranı | 12.7 kN |
| Temel statik yük oranı | 6.7 kN |
| Sınırlama hızı | 6 500 r/min |
| Note | h6 mil toleransı ile sınırlama hızı |
Özellikler
| Yatak tipi | Muylu yatak gövdeli |
| Bağlantı elemanları için cıvata deliği sayısı | 2 |
| Sabitleme cıvatası deliği tipi | Düz |
| Tespit özelliği, iç bilezik | Tespit vidaları |
| Delik tipi | Silindirik |
| Kauçuk yuva halkası | Şu olmadan |
| Malzeme, yatak | Dökme demir |
| Malzeme, rulman | Rulman çeliği |
| Kaplama | Şu olmadan |
| Sızdırmazlık, rulman | Her iki tarafta keçe ve flinger |
| Keçe tipi | Kontak, standart |
| Sızdırmazlık, birim | Şu olmadan |
| Yağlama maddesi | Gres |
| Yeniden yağlama deliği | Şununla birlikte |
| Yeniden yağlama nipeli | Şununla birlikte |
| Standarda uygunluk |
JIS |
| Amaca özel |
Malzeme taşıma uygulamaları için |
| Malzeme, yatak |
Dökme demir |
| Sızdırmazlık, rulman |
Her iki tarafta keçe ve flinger |
| Sızdırmazlık tipi, yatak |
Kontak, standart |
| Sızdırmazlık, birim |
Şu olmadan |
| Kaplama |
Şu olmadan |
Boyutlar
| d |
20 mm |
Delik çapı |
|---|---|---|
| d1 |
≈28.7 mm |
İç bileziğin omuz çapı |
| A |
34 mm |
Taban genişliği |
| A1 |
23 mm |
Üst genişlik |
| B |
31 mm |
İç bilezik genişliği |
| B4 |
5 mm |
Kilitleme cihazının yan tarafından diş merkezine olan mesafe |
| H |
33.3 mm |
Küresel yuva merkezinin yüksekliği |
| H1 |
13.5 mm |
Ayak yüksekliği |
| H2 |
64.5 mm |
Toplam yükseklik |
| J |
95 mm |
Montaj cıvataları arasındaki mesafe |
| J |
max.100 mm |
Montaj cıvataları arasındaki mesafe |
| J |
min.90 mm |
Montaj cıvataları arasındaki mesafe |
| L |
127 mm |
Toplam uzunluk |
| N |
13 mm |
Montaj cıvatası deliğinin çapı |
| N1 |
18 mm |
Montaj cıvatası deliğinin uzunluğu |
| s1 |
18.3 mm |
Kilitleme cihazının yan tarafından yuvarlanma yolunun merkezine olan mesafe |
| RG |
1/4-28 UNF |
Gres tertibatı için yatak dişi |
|---|---|---|
| R1 |
2 mm |
Yatak dişinin eksenel konumu |
| Rα |
45 ° |
Yatak dişinin açısal konumu |
| DN |
6.6 mm |
Gres tertibatının baş küresinin çapı |
|---|---|---|
| SWN |
7.94 mm |
Gres tertibatı için altıgen anahtar ölçüsü |
| GN |
1/4-28 UNF |
Gres nipeli dişlisi |
Hesaplama verileri
| Temel dinamik yük oranı | C |
12.7 kN |
|---|---|---|
| Temel statik yük oranı | C0 |
6.7 kN |
| Yorulma yük sınırı | Pu |
0.285 kN |
| Sınırlama hızı |
6 500 r/min |
|
|
h6 mil toleransı ile sınırlama hızı |
Kütle
| Rulman ünitesinin kütlesi |
0.6 kg |
Montaj bilgileri
| Tespit vidası | G2 |
M6x1 |
|---|---|---|
| Tespit vidası için altıgen anahtar ölçüsü |
3.05 mm |
|
| Tespit vidası için önerilen sıkma torku |
4 N·m |
|
| Montaj cıvataları için önerilen çap, mm | G |
10 mm |
| Montaj cıvataları için önerilen çap, inç | G |
0.375 in |
