UCP 204 FK Yataklı Rulman (İç Çap 20 mm)
UCP 204
Uzatılmış iç bilezikli ve tespit vidalı kilitli yastıklı blok bilyalı rulman ünitesi, dökme demir, Japon standartlarında
- Güçlü
- Sabit ve değişken bir dönüş için tasarlanmıştır
- Monte etmeye hazır
- Yağlanmış ve sızdırmaz yatak
- Mil üzerine hızlı kilitleme
- Uygun maliyetli
Boyutlar
| Mil çapı | 20 mm |
| Orta yüksekliği (yastıklı blok) | 33,3 mm |
| Toplam yatak genişliği | 34mm _ |
| Cıvata delikleri arasındaki orta mesafe | 95mm _ |
| Rulman genişliği, toplam | 31 mm |
Performans
| Temel dinamik yük oranı | 12,7kN _ |
| Temel statik yük oranı | 6,7kN _ |
| Sınırlama hızı | 6.500 dev/dak |
| Not | h6 mil toleransı ile sınırlama hızı |
Özellikler
| Yatak tipi | Muylu yatak gövdeli |
| Bağlantı elemanları için cıvata deliği sayısı | 2 |
| Sabitleme cıvatası deliği tipi | Düz |
| Tespit özelliği, iç bilezik | Tespit vidaları |
| Delik tipi | Silindirik |
| Kauçuk yuva halkası | Şu olmadan |
| Malzeme, yatak | Dökme demir |
| Malzeme, rulman | Rulman çeliği |
| Kaplama | Şu olmadan |
| Sızdırmazlık, rulman | Her iki tarafta keçe ve flinger |
| Keçe tipi | Kontak, standart |
| Sızdırmazlık, birim | Şu olmadan |
| Yağlama maddesi | Gres |
| Yeniden yağlama deliği | Şununla birlikte |
| Yeniden yağlama nipeli | Şununla birlikte |
| Standarda uygunluk |
O |
| Amaca özel |
Malzeme taşıma uygulamaları için |
| Malzeme, yatak |
Dökme demir |
| Sızdırmazlık, rulman |
Her iki tarafta keçe ve flinger |
| Sızdırmazlık tipi, yatak |
Kontak, standart |
| Sızdırmazlık, birim |
Şu olmadan |
| Kaplama |
Şu olmadan |

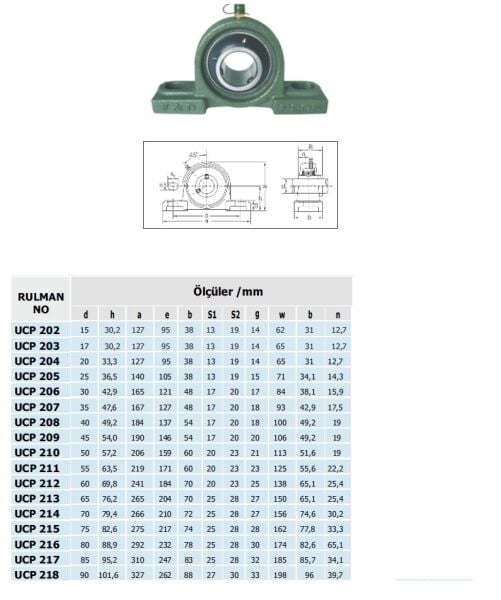

Boyutlar
| D |
20 mm |
Delik çapı |
|---|---|---|
| gün 1 |
≈ 28,7 mm |
İç bileziğin omuz çapı |
| A |
34mm _ |
Taban genişliği |
| 1 _ |
23 mm |
Üst genişlik |
| B |
31 mm |
İç bilezik genişliği |
| B4 _ |
5 mm |
Kilitleme cihazının yan tarafından diş merkezine olan mesafe |
| H |
33,3 mm |
Küresel yuva merkezinin yüksekliği |
| H 1 |
13,5 mm |
Ayak yüksekliği |
| H2 _ |
64,5 mm |
Toplam yükseklik |
| J |
95mm _ |
Montaj cıvataları arasındaki mesafe |
| J |
maks. 100 mm |
Montaj cıvataları arasındaki mesafe |
| J |
dk. 90mm _ |
Montaj cıvataları arasındaki mesafe |
| L |
127mm _ |
Toplam uzunluk |
| N |
13mm _ |
Montaj cıvatası deliğinin çapı |
| 1 numara |
18mm _ |
Montaj cıvatası deliğinin uzunluğu |
| sayfa 1 |
18,3 mm |
Kilitleme cihazının yan tarafından yuvarlanma yolunun merkezine olan mesafe |
| RG _ |
1/4-28 UNF |
Gres tertibatı için yatak dişi |
|---|---|---|
| R1 _ |
2 mm |
Yatak dişinin eksenel konumu |
| Ra _ |
45 ° |
Yatak dişinin açısal konumu |
| D N |
6,6 mm |
Gres tertibatının baş küresinin çapı |
|---|---|---|
| GB K |
7,94mm _ |
Gres tertibatı için altıgen anahtar ölçüsü |
| GN _ |
1/4-28 UNF |
Gres nipeli dişlisi |
Hesaplama verileri
| Temel dinamik yük oranı | C |
12,7kN _ |
|---|---|---|
| Temel statik yük oranı | C 0 |
6,7kN _ |
| Yorulma yük sınırı | P u |
0,285kN _ |
| Sınırlama hızı |
6.500 dev/dak |
|
|
h6 mil toleransı ile sınırlama hızı |
Kütle
| Rulman ünitesinin kütlesi |
0,6 kilo |
Montaj bilgileri
| Tespit vidası | G 2 |
M6x1 |
|---|---|---|
| Tespit vidası için altıgen anahtar ölçüsü |
3,05 mm |
|
| Tespit vidası için önerilen sıkma torku |
4 N·m |
|
| Montaj cıvataları için önerilen çap, mm | G |
10mm _ |
| Montaj cıvataları için önerilen çap, inç | G |
0,375 inç |
