Stok Kodu
UCP 310 FK

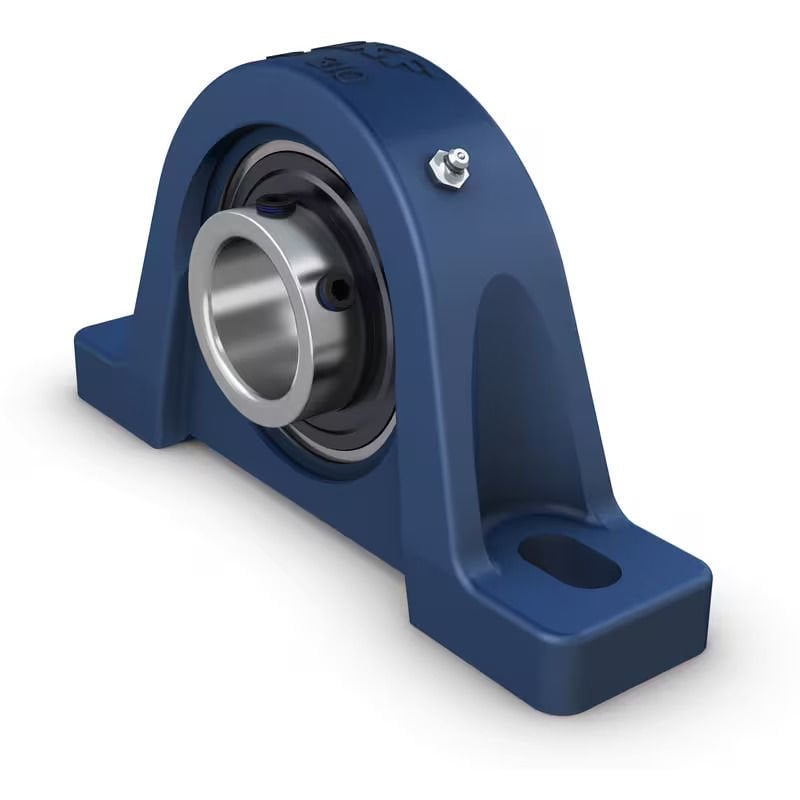

UCP 310 FK Yataklı Rulman (İç Çap 50 mm)
1.656,55 TL
Kdv Dahil
Kdv Dahil
1.380,46 TL
Kdv Hariç
Kdv Hariç
UCP 310 FK Yataklı Rulman (İç Çap 50 mm)
UCP 310
Uzatılmış iç bilezikli ve tespit vidalı kilitli yastıklı blok bilyalı rulman ünitesi, dökme demir, Japon standartlarında
- Güçlü
- Sabit ve değişken bir dönüş için tasarlanmıştır
- Monte etmeye hazır
- Yağlanmış ve sızdırmaz yatak
- Mil üzerine hızlı kilitleme
- Uygun maliyetli
Boyutlar
| Mil çapı | 50 mm |
| Orta yüksekliği (yastıklı blok) | 75 mm |
| Toplam yatak genişliği | 65 mm |
| Cıvata delikleri arasındaki orta mesafe | 212.5 mm |
| Rulman genişliği, toplam | 61 mm |
Performans
| Temel dinamik yük oranı | 61.8 kN |
| Temel statik yük oranı | 38 kN |
| Sınırlama hızı | 3 400 r/min |
| Note | h6 mil toleransı ile sınırlama hızı |
Özellikler
| Yatak tipi | Muylu yatak gövdeli |
| Bağlantı elemanları için cıvata deliği sayısı | 2 |
| Sabitleme cıvatası deliği tipi | Düz |
| Tespit özelliği, iç bilezik | Tespit vidaları |
| Delik tipi | Silindirik |
| Kauçuk yuva halkası | Şu olmadan |
| Malzeme, yatak | Dökme demir |
| Malzeme, rulman | Rulman çeliği |
| Kaplama | Şu olmadan |
| Sızdırmazlık, rulman | Her iki tarafta keçe ve flinger |
| Keçe tipi | Kontak, standart |
| Sızdırmazlık, birim | Şu olmadan |
| Yağlama maddesi | Gres |
| Yeniden yağlama deliği | Şununla birlikte |
| Yeniden yağlama nipeli | Şununla birlikte |
| Standarda uygunluk |
JIS |
| Amaca özel |
Malzeme taşıma uygulamaları için |
| Malzeme, yatak |
Dökme demir |
| Sızdırmazlık, rulman |
Her iki tarafta keçe ve flinger |
| Sızdırmazlık tipi, yatak |
Kontak, standart |
| Sızdırmazlık, birim |
Şu olmadan |
| Kaplama |
Şu olmadan |
Boyutlar
| d |
50 mm |
Delik çapı |
|---|---|---|
| d1 |
≈69.1 mm |
İç bileziğin omuz çapı |
| A |
65 mm |
Taban genişliği |
| A1 |
43 mm |
Üst genişlik |
| B |
61 mm |
İç bilezik genişliği |
| B4 |
12 mm |
Kilitleme cihazının yan tarafından diş merkezine olan mesafe |
| H |
75 mm |
Küresel yuva merkezinin yüksekliği |
| H1 |
25 mm |
Ayak yüksekliği |
| H2 |
152 mm |
Toplam yükseklik |
| J |
212.5 mm |
Montaj cıvataları arasındaki mesafe |
| J |
max.227 mm |
Montaj cıvataları arasındaki mesafe |
| J |
min.198 mm |
Montaj cıvataları arasındaki mesafe |
| L |
275 mm |
Toplam uzunluk |
| N |
20 mm |
Montaj cıvatası deliğinin çapı |
| N1 |
34.5 mm |
Montaj cıvatası deliğinin uzunluğu |
| s1 |
39 mm |
Kilitleme cihazının yan tarafından yuvarlanma yolunun merkezine olan mesafe |
| RG |
1/8-27 NPT |
Gres tertibatı için yatak dişi |
|---|---|---|
| R1 |
6 mm |
Yatak dişinin eksenel konumu |
| Rα |
45 ° |
Yatak dişinin açısal konumu |
| DN |
6.589 mm |
Gres tertibatının baş küresinin çapı |
|---|---|---|
| SWN |
11.11 mm |
Gres tertibatı için altıgen anahtar ölçüsü |
| GN |
1/8-27 NPT |
Gres nipeli dişlisi |
Hesaplama verileri
| Temel dinamik yük oranı | C |
61.8 kN |
|---|---|---|
| Temel statik yük oranı | C0 |
38 kN |
| Yorulma yük sınırı | Pu |
1.6 kN |
| Sınırlama hızı |
3 400 r/min |
|
|
h6 mil toleransı ile sınırlama hızı |
Kütle
| Rulman ünitesinin kütlesi |
6.6 kg |
Montaj bilgileri
| Tespit vidası | G2 |
M12x1.5 |
|---|---|---|
| Tespit vidası için altıgen anahtar ölçüsü |
6.08 mm |
|
| Tespit vidası için önerilen sıkma torku |
28.5 N·m |
|
| Montaj cıvataları için önerilen çap, mm | G |
16 mm |
| Montaj cıvataları için önerilen çap, inç | G |
0.625 in |
