SNL 524-620

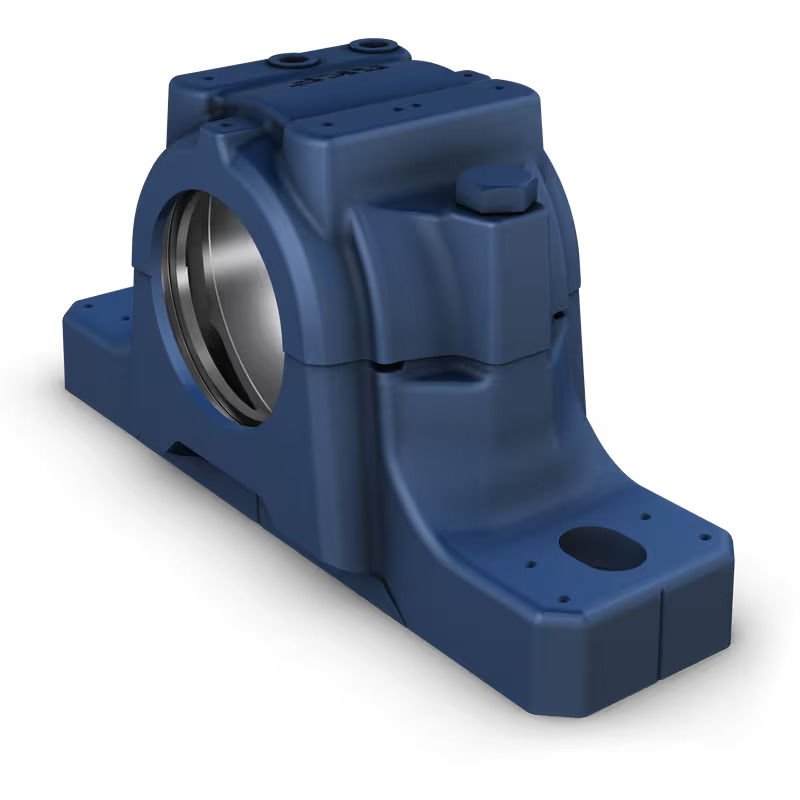

Ayrık yastıklı blok yatağı, SNL 2, 3, 5 ve 6 serisi
- Kurulumu kolay
- Uygun maliyetli yatak düzeni
- Bakımı azaltın
- Yağ sızıntısını en aza indirin
Boyutlar
| Yatak çapı | 215 mm |
| Rulman yatağının genişliği | 86 mm |
| Orta yüksekliği (yastıklı blok) | 140 mm |
| Cıvata delikleri arasındaki orta mesafe | 350 mm |
| Montaj cıvatası çapı | 24 mm |
Özellikler
| Yatak tipi | Muylu/yastıklı gövde |
| Yatak yapılandırması | İki parçalı |
| Montaj düzenlemesi | Mil/Mil ucu boyunca |
| Bağlantı elemanları için cıvata deliği sayısı | 2 |
| Malzeme, yatak | Dökme demir |
| Rulman yatağı keçe tipi | Şu olmadan |
| Yatak yağlama özelliği/olasılığı | Gres |
Boyutlar
| Da |
215 mm |
Rulman yatağının çapı |
|---|---|---|
|
G7 |
Rulman yatağı çapının tolerans sınıfı | |
| Ca |
86 mm |
Rulman yatağının genişliği |
| H1 |
140 mm |
Rulman yatağının orta yüksekliği |
| Db |
157.5 mm |
Delik çapı |
|---|---|---|
| A |
185 mm |
Toplam genişlik |
| A1 |
120 mm |
Ayak genişliği |
|
1/8-27 NPSF |
Yeniden yağlama deliklerinin dişi | |
| H |
271 mm |
Toplam yükseklik |
| H2 |
45 mm |
Ayak yüksekliği |
| L |
410 mm |
Toplam uzunluk |
| J |
350 mm |
Montaj cıvataları arasındaki mesafe |
| N |
32 mm |
Montaj cıvatası deliğinin uzunluğu |
| N1 |
26 mm |
Montaj cıvatası deliğinin genişliği |
| A3 |
151 mm |
Keçe olukları arasındaki iç genişlik |
|---|---|---|
| A4 |
6 mm |
Keçe oluğunun genişliği |
| A5 |
11 mm |
Oluk arka tarafını kapatmak için mesafe |
| A6 |
15 mm |
Delik çapındaki genişlik |
| Dc |
167.5 mm |
Keçe oluğunun çapı |
| J6 |
378 mm |
Dübel pimleri arasındaki mesafe |
|---|---|---|
| J7 |
44 mm |
Dübel pimlerinin eksenel kayması |
| N4 |
max.8 mm |
Dübel pimlerinin çapı |
Hesaplama verileri
| P0° |
800 kN |
0° yük açısında kopma yükü |
|---|---|---|
| P55° |
790 kN |
55° yük açısında kopma yükü |
| P90° |
470 kN |
90° yük açısında kopma yükü |
| P120° |
350 kN |
120° yük açısında kopma yükü |
| P150° |
320 kN |
150° yük açısında kopma yükü |
| P180° |
400 kN |
180° yük açısında kopma yükü |
| Pa |
260 kN |
Kopma yükü, eksenel |
| Q120° |
620 kN |
120° yük açısında akma noktasına ulaşma yükü |
|---|---|---|
| Q150° |
360 kN |
150° yük açısında akma noktasına ulaşma yükü |
| Q180° |
310 kN |
180° yük açısında akma noktasına ulaşma yükü |
Malzemeler
| Yatak malzemesi |
Dökme demir |
| Paslanmaya karşı koruma |
Paint - in accordance with ISO 12944-2, corrosivity category C2 |
Kütle
| Yatağın kütlesi |
28.6 kg |
Montaj bilgileri
| Önerilen montaj cıvatalarının çapı | G |
24 mm |
|---|---|---|
| Montaj cıvataları için önerilen sıkma torku |
665 N·m |
|
| Kapak cıvatalarının ölçüsü |
M20x120 |
|
| Kapak cıvataları için sıkma torku |
200 N·m |
|
| Halkalı cıvatanın ölçüsü |
M10 |
|
| İlk gres dolumu, %20 |
630 g |
|
| İlk gres dolumu, %40 |
1 000 g |
Dahil olan ürünler
| Gres tertibatı |
AH 1/8-27 PTF |
SNI 524 Patsan Döküm Yatak
SNI 524 Patsan Döküm Yatak
SNI 524 Patsan Döküm Yatak
SNI 524 Patsan Döküm Yatak
SNI 524 Patsan Döküm Yatak
SNI 524 Patsan Döküm Yatak
